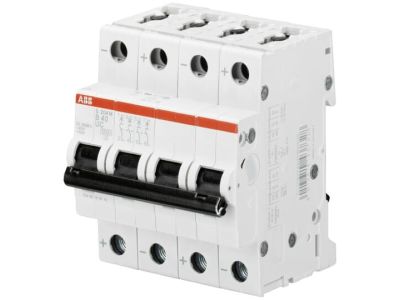

Wyłącznik nadprądowy 4P B 63A 10kA, S204M-B63UC | 2CDS274061R0635 ABB

Alternatywny kod produktu: 2CDS274061R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S204M-B63UC (symbol 2CDS274061R0635) to 4-biegunowe urządzenie zabezpieczające typu B o prądzie znamionowym 63A i zdolności zwarciowej 10kA. Należy do linii kompaktowych System pro M, charakteryzującej się elastycznym zastosowaniem w obwodach AC i DC. Wysoka zdolność wyłączania zwarciowego gwarantuje skuteczną ochronę instalacji elektrycznej przed zwarciami i przeciążeniami.

• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń urządzeń i pożaru.
• Prąd znamionowy 63A (typ B): Chroni obwody przed przeciążeniami, odcinając zasilanie przy wystąpieniu nadmiernego prądu.
• 4-biegunowa konstrukcja: Przeznaczony do zabezpieczania obwodów trójfazowych z neutralnym, zapewniając kompleksową ochronę instalacji.
• Elastyczność zastosowań AC/DC: Może być stosowany zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC), co zwiększa jego uniwersalność.
• Kompatybilność z akcesoriami System pro M: Wszystkie akcesoria linii kompaktowej (np. wyzwalacze, styk pomocniczy) można łatwo zintegrować z wyłącznikiem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych, w tym IEC 60898-1, IEC 60947-2 oraz standardy europejskie. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE. Do stosowania w instalacjach zgodnych z lokalnymi przepisami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik S204M-B63UC znajduje zastosowanie w instalacjach elektrycznych wymagających zabezpieczenia przed zwarciami i przeciążeniami, zarówno w systemach AC, jak i DC.

• Zabezpieczanie rozdzielnic niskiego napięcia w budynkach mieszkalnych i przemysłowych.
• Ochrona obwodów trójfazowych z neutralnym, np. w instalacjach fotowoltaicznych (DC) lub zasilania maszyn (AC).
• Stosowanie w szafach sterowniczych i aparatury modułowej, gdzie wymagana jest kompaktowa budowa i wysoka niezawodność.
• Integracja z systemami automatyki budynkowej lub przemysłowej dzięki kompatybilności z akcesoriami System pro M.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm w szafie rozdzielczej. Przed montażem należy upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu chronionego obwodu. Połączenia elektryczne wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe dokręcenie zacisków (zalecany moment 2Nm). Po montażu przeprowadzić test działania poprzez ręczne zadziałanie wyłącznika.

FAQ

• Czy wyłącznik S204M-B63UC nadaje się do instalacji fotowoltaicznych? Tak – dzięki elastyczności zastosowań (AC/DC) i wysokiej zdolności zwarciowej, wyłącznik sprawdza się w zabezpieczaniu obwodów DC w instalacjach fotowoltaicznych.
• Jaka jest różnica między typem B a C? Typ B charakteryzuje się szybkim czasem zadziałania przy zwarciu (3–5-krotność prądu znamionowego), co czyni go odpowiednim do ochrony obwodów o niskim prądzie rozruchowym (np. oświetlenie, gniazda). Typ C ma wyższy próg zadziałania (5–10-krotność), stosowany w obwodach z silnikami.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – wbudowana zdolność zwarciowa 10kA oznacza, że wyłącznik jest wyposażony w mechanizm zdolny do przerwania zwarcia o takiej wartości.
