Wyłącznik nadprądowy 4P B 50A 50kA, S804PV-SP50 | 2CCF019629R0001 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1244431

EAN

7612271471835

Kod Producenta

2CCF019629R0001

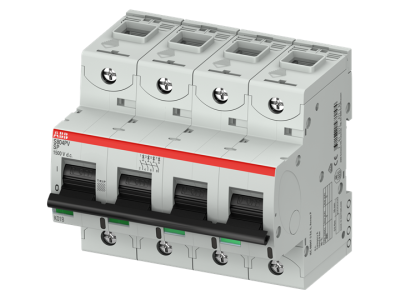

Wyłącznik nadprądowy 4P B 50A 50kA, S804PV-SP50

Informacja o Produkcie

Alternatywny kod produktu: 2CCF019629R0001

S804PV-SP50 to 4-biegunowy wyłącznik automatyczny o wysokiej wydajności do fotowoltaiki (DC) o charakterystyce B, z zaciskiem klatkowym i prądem znamionowym 50 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 5kA przy 1500V. Może być stosowany do napięć do 1500V DC. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S804PV-SP50 jest zgodny z normą IEC/EN 60947-2 i umożliwia stosowanie w zastosowaniach przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S804PV-SP50 jest wygodniejsze. Ze względu na szybkie wygaszanie łuku S804PV-SP50 Twoja aplikacja będzie zabezpieczona.

Producent ABB
Wymiary 0.106m x 0.0825m x 0.0825m
Seria producenta Wyłączniki nadmiarowo-prądowe S800

Wyłącznik nadprądowy

Charakterystyka wyzwalania B
Liczba biegunów (całkowita) 4
Liczba biegunów chronionych 4
Prąd znamionowy 50 A
Napięcie znamionowe 1500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 5 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 5 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 5 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 5 kA
Rodzaj napięcia DC
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 3
Stopień zanieczyszczenia 2
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 6
Głębokość wbudowania 111 mm
Stopień ochrony (IP) IP20
Napięcie znamionowe izolacji Ui 1500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
Temperatura otoczenia w warunkach pracy -25 - 60 °C
