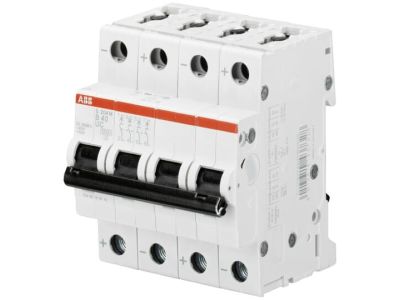

Wyłącznik nadprądowy 4P B 50A 10kA, S204M-B50UC | 2CDS274061R0505 ABB

Alternatywny kod produktu: 2CDS274061R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy B 50A (symbol 2CDS274061R0505) z charakterystyką B to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do pracy w obwodach AC i DC, charakteryzuje się wysoką zdolnością wyłączania zwarciowego 10kA. Wysoka niezawodność i elastyczność zastosowań wynikają z zgodności z międzynarodowymi normami oraz licznymi certyfikacjami.

• 4-biegunowa konstrukcja: Zapewnia jednoczesną ochronę wszystkich faz i neutralnego przewodu w układach trójfazowych z neutralnym.
• Charakterystyka B: Szybka reakcja na zwarcia i łagodna ochrona przed przeciążeniami – idealne dla obwodów o niskim prądzie rozruchu silników i odbiorników.
• Zdolność wyłączania zwarciowego 10kA: Gwarantuje skuteczne przerwanie zwarć nawet w instalacjach o wysokiej mocy zwarciowej.
• Zgodność z AC i DC: Uniwersalne zastosowanie w instalacjach przemiennoprądowych i stałoprądowych – elastyczność dla różnorodnych układów zasilania.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe akcesoria modułowe (np. wyłączniki różnicowoprądowe) dla pełnej ochrony instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz innych kluczowych standardów dotyczących bezpieczeństwa i niezawodności aparatury łączeniowej. Posiada certyfikaty zgodności CE oraz dopuszczenia do stosowania w obwodach DC zgodnie z normami UL i CSA.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy B 50A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona układów trójfazowych z neutralnym lub zasilanie DC.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów zasilających silniki, pompy, wentylatory i inne odbiorniki o charakterze indukcyjnym.
• Instalacje fotowoltaiczne i układy zasilania awaryjnego (DC) – ochrona obwodów baterii i falowników.
• Rozbudowane systemy automatyki budynkowej i przemysłowej wymagające wielobiegunowej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN o szerokości 35 mm. Przed podłączeniem należy upewnić się, że obwód jest odłączony od zasilania. Przewody fazowe i neutralny należy podłączyć do odpowiednich zacisków, zachowując właściwą kolejność i moment dokręcania (zalecane 2,5 Nm). Po montażu przeprowadzić test działania za pomocą przycisku TEST.

FAQ

• Jaką rolę pełni charakterystyka B? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia o prądzie 3-5 razy większym od prądu znamionowego (w porównaniu do charakterystyki C, która reaguje przy 5-10x prądzie znamionowym). Jest to korzystne dla odbiorników o niskim prądzie rozruchu, takich jak oświetlenie czy gniazda.
• Czy wyłącznik można stosować w obwodach DC? Tak, model 4-biegunowy B 50A jest przystosowany do pracy w obwodach stałoprądowych, co potwierdza jego zgodność z normami UL i CSA.
• Jakie akcesoria są kompatybilne z tym wyłącznikiem? Wyłącznik współpracuje z pełną gamą akcesoriów System pro M, takich jak wyłączniki różnicowoprądowe, moduły pomocnicze, napędy zdalne i blokady stykowe – ułatwia to budowę kompleksowych systemów ochrony.
