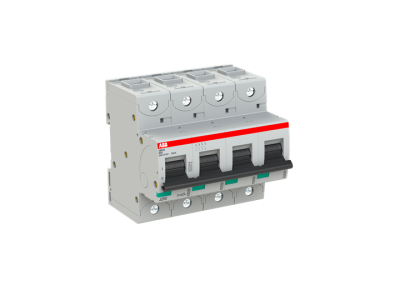

Wyłącznik nadprądowy 4P B 40A 50kA, S804S-B40 | 2CCS864001R0405 ABB

Alternatywny kod produktu: 2CCS864001R0405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-B40 (symbol 2CCS864001R0405) o charakterystyce B i prądzie znamionowym 40A to wysokowydajne zabezpieczenie obwodów elektrycznych. Posiada zdolność wyłączania zwarciowego 50kA przy napięciu 240/415V i może pracować w układach do 400/690V prądu przemiennego oraz w instalacjach prądu stałego. Mechanizmy: termiczny do ochrony przez przeciążeniem i elektromechaniczny do ochrony przed zwarciem zapewniają kompleksową ochronę instalacji.

• 4-biegunowa konstrukcja: Odpowiedni do zabezpieczania obwodów trójfazowych z neutralnym, stosowany w instalacjach zasilających urządzenia wymagające pełnej separacji faz.
• Charakterystyka B (wyzwalanie termiczne i elektromechaniczne): Szybka reakcja na zwarcia i przeciążenia – chroni instalację i podłączone odbiorniki przed uszkodzeniem.
• Zdolność zwarciowa 50kA (240/415V): Wysoka odporność na zwarcia – eliminuje ryzyko uszkodzenia instalacji w przypadku awarii sieciowej.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizuje ryzyko luzowania się zacisków podczas eksploatacji.
• Wszechstronne zastosowanie (AC/DC do 690V): Możliwość stosowania w instalacjach przemysłowych, komercyjnych i mieszkaniowych, także w układach prądu stałego.

Zgodność z Normami

Wyłącznik S804S-B40 spełnia wymagania norm międzynarodowych: IEC/EN 60898-1 (zabezpieczenia instalacji niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikaty CE i liczne atesty międzynarodowe, potwierdzające jego bezpieczeństwo i niezawodność w różnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik 4-biegunowy S804S-B40 przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach wymagających wysokiej niezawodności i precyzyjnej ochrony.

• Zasilanie urządzeń trójfazowych w instalacjach przemysłowych (np. maszyny, silniki, układy automatyki).
• Ochrona obwodów gniazdowych i oświetleniowych w budynkach komercyjnych (hotele, biurowce, centra handlowe).
• Zabezpieczanie instalacji w energetyce i obiektach użyteczności publicznej.
• Stosowanie w układach prądu stałego (np. zasilacze, baterie, systemy fotowoltaiczne).
• Montaż w rozdzielnicach mieszkaniowych i lokalowych, gdzie wymagana jest separacja neutralnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w odłączonym obwodzie zasilającym. Urządzenie należy zamontować w dedykowanej rozdzielnicy na szynie DIN, zapewniając odpowiednią przestrzeń dla bezpieczeństwa obsługi. Zaciski klatkowe wymagają dokręcenia momentem zgodnym z dokumentacją producenta (zalecane użycie klucza dynamometrycznego). Przed uruchomieniem należy sprawdzić poprawność podłączenia przewodów i ustawić wyłącznik w odpowiednim położeniu roboczym. W układach trójfazowych z neutralnym należy zachować kolejność faz.

FAQ

• Jaka jest różnica między charakterystyką B a charakterystyką C? Charakterystyka B charakteryzuje się szybszym wyzwalaniem w zakresie 3-5-krotności prądu znamionowego, co czyni ją odpowiednią do zabezpieczania obwodów z odbiornikami o niskiej indukcyjności (np. gniazda, oświetlenie). Charakterystyka C reaguje wolniej (5-10-krotność), dedykowana dla obwodów z silnikami lub transformatorami.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, urządzenie może pracować w układach prądu stałego do 690V, co umożliwia jego zastosowanie w systemach zasilania awaryjnego, bateryjnych czy fotowoltaicznych.
• Jak dobrać odpowiedni wyłącznik dla instalacji? Dobór zależy od prądu znamionowego obwodu, charakterystyki obciążenia (B/C/D) oraz spodziewanej zdolności zwarciowej sieci. W instalacjach przemysłowych często stosuje się wyższe wartości prądu znamionowego i charakterystykę D.
