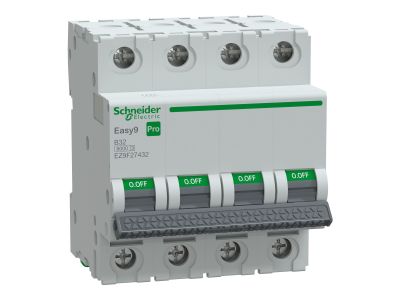

Wyłącznik nadprądowy 4P B 32A 6kA, Easy9 Pro EZ9F-B32-4 | EZ9F27432 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-B32-4 o charakterystyce B i prądzie znamionowym 32A to kluczowy element zabezpieczenia instalacji elektrycznych trójfazowych. Zaprojektowany do ochrony przed zwarciami i przeciążeniami, gwarantuje bezpieczeństwo pracy układów zasilających o napięciu do 400V. Wysoka zdolność łączeniowa 6kA zapewnia skuteczną ochronę nawet w gorszych warunkach zwarciowych.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz oraz przewodu neutralnego w instalacjach trójfazowych 400V.
• Charakterystyka B: Szybkie wyłączanie przy zwarciach, idealna dla instalacji, w których spodziewane są niewielkie prądy zwarciowe.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczenia obwodów o średnim obciążeniu, takich jak maszyny przemysłowe, układy grzewcze czy linie zasilające.
• Zdolność łączeniowa 6kA: Wysoka odporność na zwarcia zapewnia niezawodną ochronę i długotrwałą eksploatację.
• Zgodność z normami instalacyjnymi: Przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami dotyczącymi bezpieczeństwa i niezawodności w instalacjach elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy 32A charakterystyki B znajduje zastosowanie w ochronie instalacji trójfazowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych o napięciu 400V.
• Ochrona układów grzewczych, klimatyzacyjnych i wentylacyjnych w budynkach komercyjnych.
• Stosowanie w rozdzielniach głównych i podrozdzielniach budynków mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów zasilających silniki trójfazowe w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Przed montażem należy sprawdzić zgodność parametrów wyłącznika z instalacją (napięcie, prąd znamionowy, charakterystyka). Wyłącznik należy zamontować na szynie DIN, a następnie podłączyć przewody fazowe i neutralny zgodnie z oznaczeniami na urządzeniu. Dokręcić połączenia zgodnie z zalecanym momentem (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić próbę działania – urządzenie powinno wyłączać obwód przy symulowanym zwarciu.

FAQ

• Czy ten wyłącznik nadaje się do ochrony instalacji 230V? Nie – ze względu na 4-biegunową konstrukcję i charakterystykę B, przeznaczony jest wyłącznie do instalacji 400V. Do zabezpieczenia obwodów 230V stosuje się wyłączniki 1- lub 2-biegunowe.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyłącza przy zwarciach 3-5-krotnie większych od prądu znamionowego, co zapewnia szybsze reagowanie w instalacjach o mniejszych prądach zwarciowych. Charakterystyka C wyłącza przy 5-10-krotnie większym prądzie, zalecana do zabezpieczenia obwodów z silnikami.
• Jakie jest zalecane miejsce montażu? Wyłącznik powinien być zainstalowany w rozdzielnicy, na szynie DIN, w miejscu suchym i dobrze wentylowanym, z dala od źródeł ciepła i wilgoci. Należy zapewnić łatwy dostęp do obsługi i konserwacji.
