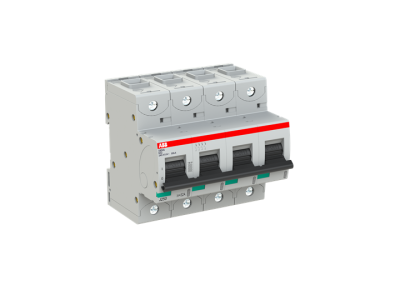

Wyłącznik nadprądowy 4P B 32A 50kA, S804S-B32 | 2CCS864001R0325 ABB

Alternatywny kod produktu: 2CCS864001R0325

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804S-B32 (symbol 2CCS864001R0325) o prądzie znamionowym 32A i charakterystyce B to wysokowydajne zabezpieczenie instalacji elektrycznych. Dzięki zaciskom klatkowym zapewnia pewne połączenie przewodów, a zdolność wyłączania 50kA gwarantuje skuteczną ochronę przed zwarciami. Przeznaczony do pracy w obwodach jedno- i trójfazowych o napięciu do 240/415V AC oraz 400/690V AC/DC.

• 4-biegunowa konstrukcja: Pełna ochrona wszystkich faz w układzie trójfazowym, umożliwiająca równomierne rozłożenie obciążenia i wyłączanie przy zwarciu w dowolnej fazie.
• Charakterystyka B: Szybkie reagowanie na zwarcia – od 3 do 5-krotnego prądu znamionowego, co chroni instalację przed uszkodzeniami termicznymi i mechanicznymi.
• Zaciski klatkowe: Trwała, pewna blokada przewodów o różnych przekrojach, eliminująca ryzyko poluzowania się połączenia podczas eksploatacji.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji nawet w warunkach wysokiego prądu zwarciowego.
• Zastosowanie w obwodach AC i DC: Uniwersalność pozwala na stosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, zarówno prądu przemiennego, jak i stałego.

Zgodność z Normami

Wyłącznik S804S-B32 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i ochrony przeciwpożarowej. Posiada liczne atesty międzynarodowe, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S804S-B32 przeznaczony jest do zabezpieczania instalacji elektrycznych przed przeciążeniami i zwarciami w układach trójfazowych oraz jednofazowych.

• Zabezpieczenie obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i biurowych.
• Ochrona instalacji przemysłowych, maszyn i urządzeń o wysokim prądzie rozruchowym.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach prądu.
• Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik montować w rozdzielnicy na szynie DIN, zgodnie z kierunkiem oznaczeń na obudowie. Zaciski klatkowe pozwalają na podłączenie przewodów o przekroju do 35 mm² (szczegółowe informacje znajdują się w dokumentacji producenta). Po montażu należy sprawdzić prawidłowe działanie mechanizmu wyzwalającego poprzez testowe wyłączenie. W instalacjach DC zwrócić szczególną uwagę na polaryzację podłączenia.

FAQ

• Czy wyłącznik S804S-B32 nadaje się do instalacji mieszkaniowych? Tak, dzięki charakterystyce B i prądowi znamionowemu 32A jest odpowiedni do zabezpieczania typowych obwodów gniazd i oświetlenia w instalacjach mieszkaniowych.
• Jaki jest maksymalny prąd zwarciowy, na jaki wyłącznik jest odporny? Wyłącznik posiada zdolność wyłączania 50kA – oznacza to, że skutecznie przerwie obwód przy zwarciu o takim prądzie.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, urządzenie jest wyposażone w mechanizmy wyzwalające dedykowane zarówno dla prądu przemiennego, jak i stałego, co pozwala na jego stosowanie w układach DC do 400V.
