Wyłącznik nadprądowy 4P B 32A 3kA, S804PV-SP32 | 2CCF019627R0001 ABB

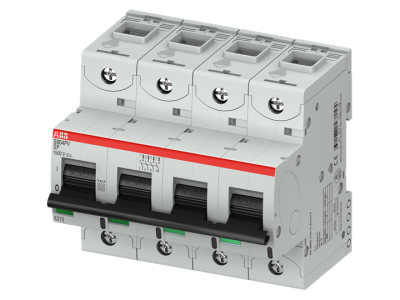

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1244429
EAN
7612271471798
Kod Producenta
2CCF019627R0001
Wyłącznik nadprądowy 4P B 32A 3kA, S804PV-SP32

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCF019627R0001

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy B 32A 3kA (symbol 2CCF019627R0001) to wysokowydajne zabezpieczenie do instalacji stałoprądowych DC, szczególnie dedykowane dla systemów fotowoltaicznych. Charakterystyka B zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami, a mechanizm wyzwalania termicznego i elektromechanicznego gwarantuje szybkie odłączenie w sytuacjach awaryjnych. Maksymalne napięcie pracy do 1500V DC oraz zdolność wyłączania 3kA (przy 1500V) zapewniają niezawodność nawet w wymagających warunkach przemysłowych.

  • 4-biegunowa konstrukcja: Umożliwia odcięcie wszystkich faz i neutralnego w obwodzie DC, co jest kluczowe w instalacjach fotowoltaicznych zasilających falowniki.
  • Charakterystyka B 32A: Szybka reakcja na zwarcia i przeciążenia – idealna do ochrony obwodów z odbiornikami o niskiej impedancji, takich jak moduły PV.
  • Maksymalne napięcie pracy 1500V DC: Przeznaczony do bezpośredniego zabezpieczania stringów fotowoltaicznych o wysokim napięciu.
  • Zdolność wyłączania 3kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i pożaru.
  • Zaciski klatkowe: Umożliwiają pewne połączenia przewodów o dużych przekrojach, typowych dla instalacji fotowoltaicznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-2 dotyczącej niskonapięciowych rozłączników i zabezpieczeń. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa dla instalacji fotowoltaicznych i przemysłowych. Posiada liczne atesty potwierdzające jego zastosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S804PV-SP32 przeznaczony jest do ochrony obwodów stałoprądowych w instalacjach fotowoltaicznych oraz innych zastosowań przemysłowych wymagających wysokiej niezawodności i szybkiej reakcji na zwarcia.

  • Ochrona stringów fotowoltaicznych przed przeciążeniami i zwarciami – kluczowy element w systemach PV.
  • Zabezpieczenie obwodów DC w budynkach przemysłowych, magazynach i elektrowniach słonecznych.
  • Stosowanie w falownikach i systemach magazynowania energii – zapewnia ochronę strony DC falowników.
  • Instalacje przemysłowe o wysokim napięciu DC, takie jak układy napędowe czy ładowarki przemysłowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie jest pod napięciem. Wyłącznik należy montować w osłoniętej obudowie, z dala od źródeł wilgoci. Zaciski klatkowe umożliwiają podłączenie przewodów o dużych przekrojach – należy użyć odpowiedniego momentu dokręcania (szczegółowe dane znajdują się w dokumentacji technicznej). Po montażu przeprowadź testy funkcjonalne, aby potwierdzić prawidłowe działanie mechanizmów wyzwalających.

FAQ

  • Czy wyłącznik nadaje się do instalacji AC? Nie – S804PV-SP32 jest przeznaczony wyłącznie do ochrony obwodów stałoprądowych DC o napięciu do 1500V.
  • Jaki jest zakres temperatur pracy? Dokładny zakres temperatur nie został podany w danych produktu – zaleca się sprawdzenie w dokumentacji technicznej producenta.
  • Czy wyłącznik posiada oznaczenie IP? Stopień ochrony IP nie został określony w dostępnych danych. Produkt przeznaczony do stosowania w suchych i osłoniętych pomieszczeniach.

  • Producent ABB
  • Wymiary 0.106m x 0.0825m x 0.0825m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania Inne
  • Liczba biegunów (całkowita) 4
  • Liczba biegunów chronionych 4
  • Prąd znamionowy 32 A
  • Napięcie znamionowe 1500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 5 kA
  • Rodzaj napięcia DC
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 3
  • Stopień zanieczyszczenia 2
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 6
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 1500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Zakres częstotliwości 0 - 0 Hz
  • Straty mocy 12.8 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie
