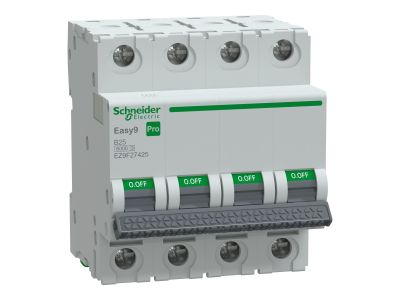

Wyłącznik nadprądowy 4P B 25A 6kA, Easy9 Pro EZ9F-B25-4 | EZ9F27425 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy o charakterystyce B i prądzie znamionowym 25A to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do współpracy z instalacjami 400V AC, zapewnia szybkie odłączenie zasilania w przypadku przekroczenia dopuszczalnego prądu. Wyposażony w 4 bieguny – idealny do ochrony trzech faz i neutralnego w układach trójfazowych.

• Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – odpowiednia do zabezpieczenia obwodów gniazd wtykowych i oświetlenia w instalacjach domowych i biurowych.
• Prąd znamionowy 25A: Dobrane parametry do ochrony obwodów o obciążeniu do 25 amperów, zabezpieczając przed przegrzaniem kabli i uszkodzeniem odbiorników.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – wyłącza obwód nawet przy zwarciu o prądzie do 6000 amperów, minimalizując ryzyko uszkodzeń.
• 4 bieguny (4P): Pełna ochrona układów trójfazowych z neutralnym – stosowany w instalacjach wymagających odcięcia wszystkich faz jednocześnie.
• Zakres napięć 400V AC: Przeznaczony do pracy w sieciach trójfazowych 400V, standardowych w instalacjach przemysłowych i budynkach wielorodzinnych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich PN-EN 60898-1 oraz PN-EN 60947-2, co gwarantuje zgodność z dyrektywami unijnymi i bezpieczeństwo eksploatacji. Posiada oznakowanie CE i deklarację zgodności.

Zastosowanie

Wyłącznik nadprądowy 4P B 25A 6kA znajduje szerokie zastosowanie w ochronie obwodów elektrycznych w różnych typach instalacji.

• Ochrona układów trójfazowych w budynkach mieszkalnych i biurowych – rozdzielnice główne i podrozdzielnice.
• Zabezpieczenie obwodów gniazd wtykowych i instalacji oświetleniowej w halach przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia w zakładach produkcyjnych.
• Stosowanie w instalacjach klimatyzacyjnych i wentylacyjnych wymagających ochrony wszystkich faz.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN, zachowując odpowiednie odstępy od innych elementów rozdzielnicy. Po montażu konieczne jest przeprowadzenie testu działania – ręczne uruchomienie i sprawdzenie poprawności wyłączania. Należy dobrać odpowiedni moment dokręcania śrub połączeniowych, aby zapewnić pewny styk bez uszkodzenia przewodów.

FAQ

• Do jakiej sieci jest przeznaczony ten wyłącznik? Wyłącznik 4P B 25A 6kA przeznaczony jest do pracy w sieciach trójfazowych 400V AC.
• Czym różni się charakterystyka B od C i D? Charakterystyka B charakteryzuje się szybszą reakcją na zwarcia i mniejszym prądem wyzwalania – idealna do ochrony obwodów gniazd i oświetlenia. Charakterystyka C reaguje wolniej i służy do zabezpieczania obwodów z silnikami, a D do obwodów z wysokim prądem rozruchowym.
• Jaki jest czas wyłączania wyłącznika? Czas wyłączania zależy od wielkości przeciążenia lub zwarcia. W przypadku zwarcia wyłącznik powinien zadziałać w czasie poniżej 10 milisekund.
