Wyłącznik nadprądowy 4P B 20A 6kA, Easy9 Pro EZ9F-B20-4 | EZ9F27420 Schneider Electric

Opis i Kluczowe Cechy

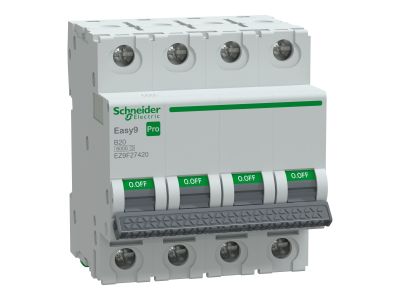

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro w charakterystyce B o prądzie znamionowym 20A i zdolności wyłączania 6kA zapewnia niezawodną ochronę obwodów elektrycznych przed zwarciami i przeciążeniami. Zaprojektowany do stosowania w instalacjach przemysłowych, budynkowych oraz w rozdzielnicach wymagających wysokiej niezawodności i kompatybilności z aparaturą modułową.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich przewodów fazowych i neutralnego w obwodach trójfazowych, co jest niezbędne w instalacjach o podwyższonych wymaganiach bezpieczeństwa.
• Charakterystyka B: Szybkie reagowanie na zwarcia (3-5-krotność prądu znamionowego), idealna do ochrony obwodów z odbiornikami o niskiej indukcyjności, takich jak oświetlenie, gniazda wtyczkowe czy silniki o małej mocy.
• Prąd znamionowy 20A: Odpowiedni do zabezpieczania średnich obwodów zasilających, np. gałęzi rozdzielnic, obwodów zasilających mniejsze maszyny przemysłowe lub instalacje budynkowe.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia, gwarantująca pewne działania nawet w przypadku silnych zwarć w instalacji.
• Zgodność z aparaturą modułową: Możliwość montażu na szynie DIN 35mm, co ułatwia integrację z innymi elementami rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących aparatury modułowej, w tym normy PN-EN 60898-1 oraz PN-EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-4 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, gdzie kluczowa jest szybkość reakcji i wysoka zdolność wyłączania.

• Ochrona obwodów zasilających w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczanie gałęzi zasilających urządzenia o charakterystyce B (oświetlenie, gniazda wtyczkowe, silniki małej mocy).
• Stosowanie w szafach sterowniczych maszyn przemysłowych, gdzie wymagana jest ochrona przed zwarciami w obwodach trójfazowych.
• Montaż w tablicach rozdzielczych, w których konieczna jest ochrona neutralnego przewodu.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzić wyłącznie przy odłączonym napięciu zasilającym. Przed instalacją upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu chronionego obwodu. Wyłącznik należy zamocować na szynie DIN 35mm, zwracając uwagę na prawidłowe połączenie przewodów fazowych i neutralnego. Po montażu należy przeprowadzić próbę działania, symulując zwarcie lub przeciążenie, aby upewnić się o prawidłowym funkcjonowaniu. Wszystkie prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Charakterystyka B jest przeznaczona głównie do ochrony obwodów z odbiornikami o niskiej indukcyjności (oświetlenie, gniazda). Do ochrony silników zalecane są wyłączniki o charakterystyce C lub D.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zdolność wyłączania wynosi 6kA, co oznacza, że wyłącznik pewnie wyłączy obwód w przypadku zwarcia o prądzie do 6kA.
• Czy wyłącznik można stosować w instalacjach zasilanych prądem stałym? Wyłącznik jest przeznaczony wyłącznie do pracy z prądem przemiennym (AC). Do instalacji prądu stałego (DC) należy stosować dedykowane aparaty modułowe.
