Wyłącznik nadprądowy 4P B 20A 3kA, S804PV-SP20 | 2CCF019625R0001 ABB

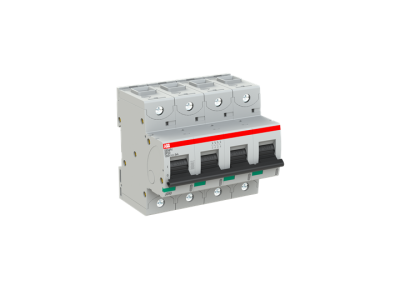

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1244427
EAN
7612271471750
Kod Producenta
2CCF019625R0001
Wyłącznik nadprądowy 4P B 20A 3kA, S804PV-SP20

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCF019625R0001

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804PV-SP20 (symbol 2CCF019625R0001) to wysokowydajny aparat zabezpieczający dedykowany do instalacji fotowoltaicznych prądu stałego (DC). Charakterystyka B zapewnia optymalną ochronę obwodów przed przeciążeniami i zwarciami. Wyposażony w zaciski klatkowe, charakteryzuje się maksymalną zdolnością wyłączania 5 kA przy napięciu 1500 V DC.

  • 4-biegunowa budowa: Obejmuje wszystkie cztery przewody obwodu (L1, L2, L3, N), zapewniając kompleksową ochronę i możliwość całkowitego odłączenia instalacji PV.
  • Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – minimalizuje ryzyko uszkodzeń w instalacji fotowoltaicznej.
  • Zaciski klatkowe: Zapewniają pewne i trwałe połączenie przewodów, redukując ryzyko obluzowania i przegrzewania.
  • Zdolność wyłączania 5 kA: Wysoka odporność na zwarcia w instalacjach DC o napięciu do 1500 V – kluczowe dla systemów fotowoltaicznych.
  • Termiczny mechanizm wyzwalający: Chroni przed przeciążeniami poprzez wyłączanie obwodu przy przekroczeniu dopuszczalnego prądu.
  • Elektromechaniczny mechanizm wyzwalający: Reaguje na zwarcia, zapewniając szybkie i skuteczne wyłączenie chronionego obwodu.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-2 dla aparatury łączeniowej niskiego napięcia. Posiada deklarację zgodności CE oraz liczne atesty międzynarodowe, umożliwiające stosowanie w instalacjach fotowoltaicznych na terenie całego świata.

Zastosowanie

Wyłącznik S804PV-SP20 przeznaczony jest głównie do ochrony instalacji fotowoltaicznych prądu stałego (DC) w systemach o napięciu do 1500 V.

  • Ochrona obwodów stringowych i combinerów w instalacjach PV.
  • Zabezpieczenie falowników i innych elementów systemu przed skutkami zwarć i przeciążeń.
  • Stosowanie w przemysłowych instalacjach fotowoltaicznych oraz w dużych farmach słonecznych.
  • Miejsca wymagające szybkiego wyłączania obwodów DC z zachowaniem wysokiej odporności na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy montować w odpowiednio dobranej obudowie, z zachowaniem wymaganych odstępów izolacyjnych i odporności ogniowej. Zaciski klatkowe wymagają dokręcenia zgodnie z zalecanym momentem (sprawdź w dokumentacji producenta). Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania mechanizmu wyzwalającego. Regularne przeglądy stanu technicznego i czyszczenie styków zalecane są co 12 miesięcy.

FAQ

  • Czy wyłącznik S804PV-SP20 nadaje się do instalacji AC? Nie – dedykowany jest wyłącznie do instalacji prądu stałego (DC) o napięciu do 1500 V.
  • Jaka jest maksymalna zdolność wyłączania? Maksymalna zdolność wyłączania wynosi 5 kA przy napięciu 1500 V DC, co gwarantuje skuteczną ochronę przed zwarciami.
  • Czy wyłącznik posiada możliwość montażu dodatkowych akcesoriów? Tak – szeroka gama akcesoriów umożliwia dostosowanie wyłącznika do indywidualnych potrzeb instalacji (np. napędy zdalne, wskaźniki stanu).

  • Producent ABB
  • Wymiary 0.106m x 0.0825m x 0.0825m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania Inne
  • Liczba biegunów (całkowita) 4
  • Liczba biegunów chronionych 4
  • Prąd znamionowy 20 A
  • Napięcie znamionowe 1500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 5 kA
  • Rodzaj napięcia DC
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 3
  • Stopień zanieczyszczenia 2
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 6
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 1500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Zakres częstotliwości 0 - 0 Hz
  • Straty mocy 14 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie
