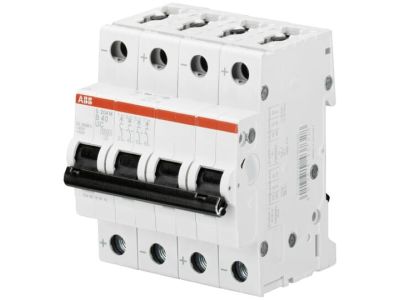

Wyłącznik nadprądowy 4P B 20A 10kA, S204M-B20UC | 2CDS274061R0205 ABB

Alternatywny kod produktu: 2CDS274061R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy (4P) B 20A 10kA (symbol 2CDS274061R0205) to kompaktowe urządzenie z serii System pro M, przeznaczone do ochrony obwodów prądu stałego (DC) i przemiennego (AC) przed skutkami zwarć i przeciążeń. Charakterystyka B zapewnia szybkie wyłączanie w przypadku zwarć o niskim współczynniku prądu, co czyni go idealnym rozwiązaniem dla instalacji mieszkaniowych, przemysłowych i fotowoltaicznych. Wysoka zdolność wyłączania zwarciowego 10 kA gwarantuje skuteczną ochronę nawet w sieciach niskiego napięcia.

• 4-biegunowa konstrukcja (4P): Zapewnia ochronę wszystkich faz oraz neutralnego w instalacjach trójfazowych – kluczowe dla zachowania bezpieczeństwa systemów zasilania.
• Charakterystyka B: Szybka reakcja na zwarcia o niskim prądzie zwarciowym (3-5 In), minimalizująca ryzyko uszkodzenia instalacji.
• Zdolność wyłączania zwarciowego 10 kA: Wysoka odporność na zwarcia, gwarantująca skuteczną ochronę instalacji i urządzeń.
• Zgodność z AC/DC: Uniwersalne zastosowanie – od instalacji domowych po systemy fotowoltaiczne i przemysłowe.
• Montaż na szynę DIN: Szybki i trwały montaż w rozdzielnicach, ułatwiający modernizacje i konserwacje instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm: IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada deklarację zgodności CE i dopuszczenia do stosowania w instalacjach zgodnych z lokalnymi i międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy B 20A 4P 10kA przeznaczony jest do ochrony instalacji elektrycznych w różnych środowiskach, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów trójfazowych w instalacjach mieszkaniowych i budynków użyteczności publicznej.
• Zabezpieczenie linii zasilających w systemach fotowoltaicznych (DC) i sieciach przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe przed skutkami zwarć.
• Stosowanie w rozdzielnicach budynków wielorodzinnych i biurowców jako element systemu zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu prądu. Zaciski wejściowe (L1/L2/L3/N) należy podłączyć do zasilania, a wyjściowe do chronionych obwodów. Dokręcać śruby zaciskowe momentem zgodnym z dokumentacją techniczną. Po montażu należy przeprowadzić test funkcjonalny i sprawdzić prawidłowość działania mechanizmu wyzwalającego.

FAQ

• Czym różni się charakterystyka B od C? Charakterystyka B reaguje szybciej na zwarcia o niskim prądzie (3-5 In), co jest idealne dla instalacji domowych i biurowych. Charakterystyka C jest wolniejsza (5-10 In) i stosowana w obwodach z silnikami indukcyjnymi.
• Czy wyłącznik nadaje się do instalacji fotowoltaicznych? Tak, dzięki zgodności z prądem stałym (DC) oraz wysokiej zdolności wyłączania zwarciowego, nadaje się do ochrony instalacji fotowoltaicznych.
• Jaką szynę DIN należy stosować do montażu? Wyłącznik został zaprojektowany do montażu na standardowej szynie DIN 35 mm, zgodnej z normami EN 60715.
