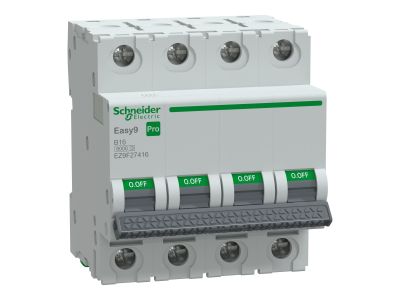

Wyłącznik nadprądowy 4P B 16A 6kA, Easy9 Pro EZ9F-B16-4 | EZ9F27416 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-B16-4 o charakterystyce B i prądzie znamionowym 16A zapewnia skuteczną ochronę obwodów trójfazowych przed zwarciami i przeciążeniami. Charakterystyka B gwarantuje szybkie zadziałanie przy prądach zwarciowych 3 do 5 razy większych od prądu znamionowego, co minimalizuje ryzyko uszkodzeń instalacji i urządzeń. Znamionowa zdolność wyłączania zwarciowego 6kA zapewnia niezawodną ochronę w typowych warunkach instalacyjnych.

• 4 bieguny (4P): Ochrona wszystkich przewodów fazowych w obwodzie trójfazowym, zapobiega zwarciom międzyfazowym i doziemnym.
• Charakterystyka B: Szybkie wyłączanie przy zwarciach o prądzie 3-5xIn, idealne do ochrony obwodów z odbiornikami rezystancyjnymi i indukcyjnymi o małym prądzie rozruchowym.
• Prąd znamionowy 16A: Odpowiedni dla obwodów oświetleniowych, gniazd wtykowych oraz małych odbiorników trójfazowych w instalacjach domowych i biurowych.
• Zdolność wyłączania zwarciowego 6kA: Zapewnia skuteczną ochronę przy zwarciach o niskim i średnim prądzie zwarciowym, typowych dla instalacji niskiego napięcia.
• Wytrzymała konstrukcja modułowa: Zgodna z normami montażowymi, umożliwia szybki montaż na szynie DIN 35mm – standard w nowoczesnych rozdzielnicach.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń elektroinstalacyjnych. Może być stosowany w instalacjach zgodnych z normami IEC 60364.

Zastosowanie

Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-4 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych trójfazowych w warsztatach, biurach i budynkach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych trójfazowych w halach przemysłowych i magazynach.
• Ochrona silników i maszyn trójfazowych o niewielkim prądzie rozruchowym (np. wentylatory, pompy).
• Stosowanie w głównych i rozdzielczych rozdzielnicach budynków mieszkalnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35mm w rozdzielnicy, zaczynając od lewej strony (kolejność zgodna z kierunkiem przepływu energii). Podłączanie przewodów fazowych i neutralnego zgodnie z oznaczeniami na urządzeniu (L1, L2, L3, N). Dokręcić zaciski momentem zgodnym z dokumentacją producenta. Po montażu przeprowadzić próbę działania poprzez ręczne wyłączenie i ponowne załączenie.

FAQ

• Czy wyłącznik 4P chroni przed zwarciem międzyfazowym? Tak, 4-biegunowa konstrukcja zapewnia ochronę wszystkich przewodów fazowych, co eliminuje ryzyko zwarć międzyfazowych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybszym zadziałaniem przy zwarciach 3-5xIn, co jest idealne dla obwodów z odbiornikami o niewielkim prądzie rozruchowym. Charakterystyka C (5-10xIn) stosowana jest do ochrony odbiorników o większym prądzie rozruchowym (np. silniki).
• Czy wyłącznik nadaje się do ochrony obwodów jednofazowych? Nie – ze względu na 4-biegunową konstrukcję przeznaczony jest wyłącznie do ochrony obwodów trójfazowych. Do ochrony obwodów jednofazowych należy stosować wyłączniki 1-biegunowe lub 2-biegunowe.
