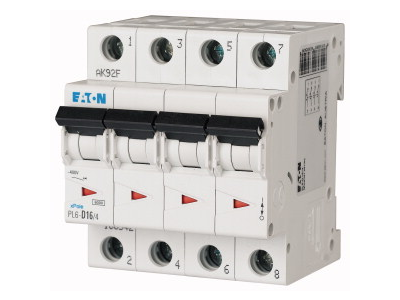

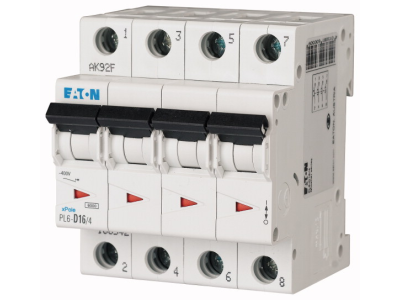

Wyłącznik nadprądowy 4P B 16A 6kA AC, PL6-B16/4 | 166494 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL6 o oznaczeniu PL6-B16/4 to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A oraz czterobiegunową konstrukcją (4P), co pozwala na jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając pełną izolację obwodu w sytuacjach awaryjnych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje bezpieczeństwo pracy w standardowych warunkach instalacyjnych budownictwa mieszkaniowego oraz komercyjnego.

• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, co czyni go idealnym rozwiązaniem dla obwodów oświetleniowych i gniazd wtykowych.
• Konstrukcja 4-biegunowa: Umożliwia kompleksowe zabezpieczenie układów trójfazowych z pełnym rozłączeniem przewodu N.
• Wysoka jakość EATON: Seria PL6 to synonim trwałości i precyzji działania, ceniona przez elektroinstalatorów na całym świecie.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik PL6-B16/4 spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych. Posiada certyfikację dopuszczającą do obrotu na rynku unijnym (CE), co jest gwarancją zachowania najwyższych standardów bezpieczeństwa elektrycznego i kompatybilności z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik nadprądowy EATON PL6-B16/4 znajduje szerokie zastosowanie w różnorodnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczenie głównych obwodów zasilających oraz odbiorników trójfazowych, takich jak płyty indukcyjne czy kotły elektryczne.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Wykorzystywany w szafach sterowniczych i rozdzielnicach do ochrony obwodów pomocniczych oraz urządzeń o charakterystyce rezystancyjnej lub lekko indukcyjnej.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35 mm), co zapewnia szybką i intuicyjną instalację w każdej nowoczesnej rozdzielnicy. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć zjawiska przegrzewania się styków. Wyłącznik umożliwia podłączenie przewodów za pomocą szyn grzebieniowych (widelcowych lub sztyftowych) zarówno od góry, jak i od dołu, co znacząco ułatwia mostkowanie aparatów w rzędzie. Zaleca się regularną kontrolę wzrokową stanu połączeń w ramach okresowych przeglądów instalacji.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Ze względu na charakterystykę B, wyłącznik ten reaguje szybko na wzrost prądu. Do silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.
• Jaka jest główna zaleta wersji 4-biegunowej? Wersja 4P pozwala na jednoczesne odłączenie wszystkich trzech faz oraz przewodu neutralnego, co jest kluczowe dla bezpieczeństwa podczas prac konserwacyjnych w układach sieciowych TN-S oraz TT.
• Czy produkt jest kompatybilny z akcesoriami EATON? Tak, seria PL6 współpracuje z szeroką gamą akcesoriów dodatkowych, takich jak styki pomocnicze, wyzwalacze wzrostowe czy blokady dźwigni.
