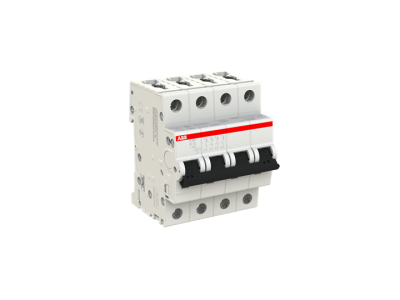

Wyłącznik nadprądowy 4P B 10A 6kA, S204-B10 | 2CDS254001R0105 ABB

Alternatywny kod produktu: 2CDS254001R0105

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy 4P B 10A 6kA S204-B10 (symbol 2CDS254001R0105) to wysokiej jakości urządzenie z serii S200, przeznaczone do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Charakteryzuje się kompaktową budową i precyzyjnym działaniem, co zapewnia niezawodną ochronę obwodów 3-fazowych i neutralnego. Wysoka zdolność wyłączania 6kA gwarantuje skuteczną ochronę nawet w układach z dużymi prądami zwarciowymi.

• Zdolność wyłączania 6kA: Zapewnia skuteczną ochronę w instalacjach o podwyższonym ryzyku zwarć, minimalizując ryzyko uszkodzeń urządzeń i zagrożenia pożarowego.
• 4-biegunowa konstrukcja: Chroni wszystkie fazy i przewód neutralny, zapewniając kompleksową ochronę w układach trójfazowych.
• Przekrój przewodu do 35 mm²: Umożliwia bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych adapterów lub listew rozgałęźnych.
• Otwarty otwór przyłączeniowy nad szyną fazową: Ułatwia okablowanie i poprawia widoczność podczas montażu, skracając czas instalacji.
• Opatentowany zacisk łączący z płytką naciskową: Zapewnia pewny, bezpieczny kontakt elektryczny i ułatwia obsługę przy montażu i demontażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i jakości dla aparatury modułowej. Został zaprojektowany zgodnie z normami IEC 60898-1, IEC 60947-2 oraz posiada certyfikat CE. Przechodzi wielokrotne testy jakościowe przed dostawą do klienta.

Zastosowanie

Wyłącznik nadprądowy 4P B 10A 6kA S204-B10 znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami w układach trójfazowych.

• Ochrona instalacji przemysłowych, rozdzielnic, maszyn i urządzeń trójfazowych.
• Stosowanie w budynkach użyteczności publicznej, biurowcach i obiektach handlowych zasilanych z sieci trójfazowych.
• Montaż w tablicach rozdzielczych budynków mieszkalnych zasilanych zasilaniem 400V.
• Ochrona obwodów zasilających silniki elektryczne, piece, klimatyzacje i inne odbiorniki trójfazowe o poborze do 10A.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie i upewnić się, że instalacja jest bez napięcia. Wyłącznik montować na szynie DIN 35 mm, zaczynając od lewej strony (kolejność faz zgodnie z oznakowaniem). Przewody podłączyć do zacisków zgodnie z oznaczeniami na urządzeniu, dbając o odpowiedni moment dokręcenia (zalecane 2,5 Nm). Po montażu przeprowadzić test funkcjonalny, sprawdzając działanie wyłącznika przy symulowanym zwarciu.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia w zakresie 3 do 5-krotności prądu znamionowego, zapewniając szybką ochronę przed zwarciami.
• Czy wyłącznik nadaje się do ochrony silników? Tak, ze względu na charakterystykę B i 4-biegunową budowę, jest odpowiedni do zabezpieczania silników elektrycznych o prądzie znamionowym do 10A.
• Jakie akcesoria są dostępne dla serii S200? Szeroka gama akcesoriów obejmuje m.in. napędy zdalne, blokady, styki pomocnicze, adaptery do montażu na drzwiach szaf i inne elementy wspomagające montaż i diagnostykę.
