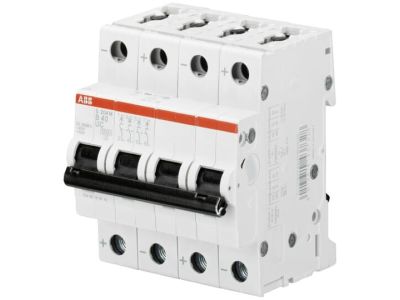

Wyłącznik nadprądowy 4P B 10A 10kA, S204M-B10UC | 2CDS274061R0105 ABB

Alternatywny kod produktu: 2CDS274061R0105

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy (4P) B 10A 10kA (model S204M-B10UC, symbol 2CDS274061R0105) to zaawansowane rozwiązanie z serii S 200 M UC, przeznaczone do ochrony obwodów prądu przemiennego (AC) i stałego (DC). Charakterystyka B (10A) zapewnia szybką reakcję na zwarcia i przeciążenia, chroniąc instalację przed uszkodzeniami. Wysoka zdolność wyłączania zwarciowego 10kA gwarantuje niezawodność nawet w wymagających warunkach.

• 4-biegunowa konstrukcja (4P): Umożliwia pełną izolację obwodu w sieciach trójfazowych z uziemieniem, zapobiegając awariom i skróceniom faz.
• Charakterystyka B (10A): Szybka reakcja na zwarcia i niewielkie przeciążenia – idealny do ochrony linii zasilających urządzenia o niskiej impedancji.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia, zapewnia ciągłość zasilania w krytycznych aplikacjach przemysłowych i budowlanych.
• Ochrona AC i DC: Uniwersalne zastosowanie w instalacjach przemiennoprądowych i stałoprądowych, w tym w instalacjach fotowoltaicznych.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły, wyzwalacze i akcesoria kompaktowe, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych, w tym normy IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy S204M-B10UC znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami w sieciach trójfazowych. Charakterystyka B sprawdza się szczególnie w instalacjach mieszkaniowych, komercyjnych i przemysłowych o niskiej impedancji.

• Ochrona obwodów zasilających gniazda wtykowe, oświetlenie i urządzenia o niskim poborze mocy w instalacjach trójfazowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe, maszyny i systemy automatyki.
• Stosowanie w instalacjach fotowoltaicznych DC, gdzie wymagana jest ochrona przed zwarciami w obwodach stałoprądowych.
• Elastyczne rozwiązania w systemach rozdzielnic modułowych, dzięki kompatybilności z akcesoriami System pro M.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej części instalacji. Wyłącznik należy zainstalować w rozdzielnicy modułowej, zachowując odpowiednie odstępy między sąsiednimi urządzeniami (patrz dokumentacja techniczna). Przewody fazowe i neutralny podłączyć do odpowiednich zacisków, z uwzględnieniem kierunku przepływu prądu. Po montażu przeprowadzić testy działania, weryfikując poprawność otwarcia wyłącznika przy zwarciu.

FAQ

• Czy ten wyłącznik można stosować w instalacjach fotowoltaicznych? Tak, model S204M-B10UC posiada zdolność ochrony obwodów DC, co czyni go odpowiednim do zabezpieczania linii fotowoltaicznych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B (3–5-krotny prąd znamionowy) reaguje szybciej na zwarcia i niewielkie przeciążenia, co sprawia, że jest polecana do ochrony obwodów z urządzeniami o niskiej impedancji (np. gniazda wtykowe). Charakterystyka C (5–10-krotny prąd znamionowy) stosowana jest do zabezpieczania urządzeń o wyższej impedancji (np. silniki).
• Czy wyłącznik jest kompatybilny z innymi urządzeniami serii System pro M? Tak, wszystkie akcesoria kompaktowe System pro M (np. wyzwalacze, moduły zdalnego sterowania) są kompatybilne z modelem S204M-B10UC, co umożliwia rozbudowę instalacji.
