Wyłącznik nadprądowy 4P B 100A 50kA, S804PV-SP100 | 2CCF019632R0001 ABB

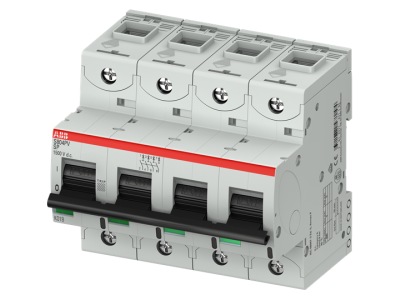

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1244434
EAN
7612271471897
Kod Producenta
2CCF019632R0001
Wyłącznik nadprądowy 4P B 100A 50kA, S804PV-SP100

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCF019632R0001

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy S804PV-SP100 (symbol 2CCF019632R0001) o charakterystyce B i prądzie znamionowym 100A to wysokowydajne zabezpieczenie do instalacji prądu stałego (DC) w układach fotowoltaicznych. Posiada zacisk klatkowy do szybkiego i pewnego podłączenia przewodów. Maksymalna zdolność wyłączania wynosi 50kA przy napięciu 1500V DC, co gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach o wysokim napięciu.

  • 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz oraz neutralnego w instalacjach trójfazowych, idealny do systemów fotowoltaicznych z transformatorem lub bez.
  • Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – chroni instalację przed uszkodzeniami w wyniku nagłych skoków prądu.
  • Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów, eliminując ryzyko poluzowania się połączenia i zapewniając długotrwałą niezawodność.
  • Maksymalna zdolność wyłączania 50kA: Wysoka odporność na zwarcia pozwala na bezpieczne stosowanie w układach o dużym obciążeniu, np. w dużych instalacjach fotowoltaicznych.
  • Zakres napięć do 1500V DC: Przeznaczony do współpracy z panelami fotowoltaicznymi o wysokim napięciu, zapewniając elastyczność w projektowaniu systemów PV.

Zgodność z Normami

Wyłącznik S804PV-SP100 spełnia wymogi normy IEC/EN 60947-2, która określa wymagania dla wyłączników automatycznych niskiego napięcia. Posiada certyfikację CE oraz liczne atesty międzynarodowe, co umożliwia jego stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S804PV-SP100 przeznaczony jest przede wszystkim do zabezpieczania instalacji fotowoltaicznych prądu stałego (DC) o napięciu do 1500V. Można go stosować zarówno w małych instalacjach domowych, jak i w dużych systemach przemysłowych.

  • Ochrona obwodów prądu stałego w instalacjach fotowoltaicznych – zabezpiecza panele, falowniki i przewody przed zwarciami i przeciążeniami.
  • Stosowanie w układach zasilania awaryjnego (UPS) i magazynów energii – zapewnia ciągłość pracy i ochronę wrażliwych urządzeń.
  • Zabezpieczenie obwodów w przemysłowych instalacjach solarnych – idealny do dużych farm fotowoltaicznych i systemów o wysokim napięciu.
  • Instalacje przemysłowe wymagające wysokiej niezawodności – dzięki dużej zdolności wyłączania i odporności na warunki środowiskowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyłącznik należy mocować w odpowiedniej obudowie, zapewniając odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi. Zaciski klatkowe należy dokręcić z odpowiednim momentem, zgodnie z wytycznymi producenta, aby zapewnić pewne połączenie. Po montażu przeprowadzić testy funkcjonalne i sprawdzić działanie mechanizmów wyzwalających.

FAQ

  • Czy wyłącznik S804PV-SP100 nadaje się do instalacji jednofazowych? Tak, dzięki 4-biegunowej konstrukcji może być stosowany w instalacjach jednofazowych (z wykorzystaniem dwóch biegunów) oraz trójfazowych.
  • Jaka jest maksymalna zdolność wyłączania wyłącznika? Maksymalna zdolność wyłączania wynosi 50kA przy napięciu 1500V DC, co zapewnia skuteczną ochronę przed zwarciami.
  • Czy wyłącznik można stosować w instalacjach AC? Nie, wyłącznik S804PV-SP100 przeznaczony jest wyłącznie do instalacji prądu stałego (DC) o napięciu do 1500V.

  • Producent ABB
  • Wymiary 0.106m x 0.0825m x 0.0825m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania Inne
  • Liczba biegunów (całkowita) 4
  • Liczba biegunów chronionych 4
  • Prąd znamionowy 100 A
  • Napięcie znamionowe 1500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 5 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 5 kA
  • Rodzaj napięcia DC
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 3
  • Stopień zanieczyszczenia 2
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 6
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 1500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Zakres częstotliwości 0 - 0 Hz
  • Straty mocy 32 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie
