Wyłącznik nadprądowy 4P (3P+N) D 40A 6kA AC, PL6-D40/3N | 165044 Eaton

Opis i Kluczowe Cechy

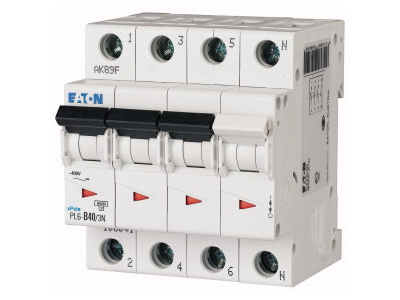

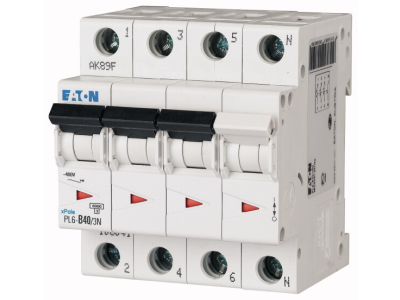

Wyłącznik nadprądowy EATON z serii PL6 o oznaczeniu PL6-D40/3N to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A oraz wysoką zdolnością wyłączalną na poziomie 6kA, co gwarantuje bezpieczeństwo i ciągłość pracy w wymagających warunkach. Wyłącznik posiada konstrukcję czterobiegunową (3P+N), co pozwala na jednoczesne rozłączanie trzech faz oraz przewodu neutralnego, zapewniając pełną izolację obwodu.

• Charakterystyka wyzwalania D: Przeznaczona do urządzeń o bardzo wysokich prądach rozruchowych, takich jak silniki dużej mocy czy transformatory.
• Znamionowa zdolność zwarciowa 6kA: Zgodna z normą IEC/EN 60898-1, zapewnia wytrzymałość aparatu w przypadku wystąpienia prądów zwarciowych w instalacjach budynkowych.
• Konstrukcja 3+N: Zintegrowany biegun neutralny pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Wskaźnik położenia styków: Czytelna sygnalizacja optyczna (czerwony/zielony) informuje o stanie pracy urządzenia, podnosząc poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Wyłącznik PL6-D40/3N spełnia wymagania normy IEC/EN 60898-1, co czyni go dopuszczonym do stosowania w instalacjach niskiego napięcia w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Posiada niezbędne certyfikaty bezpieczeństwa oraz znak CE, co potwierdza wysoką jakość wykonania i niezawodność komponentów elektromechanicznych.

Zastosowanie

Dzięki zastosowaniu charakterystyki typu D, wyłącznik ten znajduje szerokie zastosowanie w miejscach, gdzie występują odbiorniki o charakterze indukcyjnym i dużym udarze prądowym przy starcie. Idealnie sprawdza się w:

• Przemyśle: Zabezpieczanie obwodów zasilających maszyny, wentylatory przemysłowe oraz pompy.
• Budownictwie komercyjnym: Ochrona systemów klimatyzacji i wind.
• Infrastrukturze: Zasilanie rozdzielnic głównych i podrozdzielnic w obiektach o dużym zapotrzebowaniu na moc.

Wskazówki Montażowe

Montaż wyłącznika PL6-D40/3N powinien być przeprowadzony przez wykwalifikowanego elektryka. Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN TS 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 40A.
• Kierunek zasilania: Możliwość zasilania z góry lub z dołu ułatwia oprzewodowanie wewnątrz rozdzielnicy.

FAQ

1. Czym różni się charakterystyka D od charakterystyki C?
Charakterystyka D posiada wyższy próg wyzwalania magnetycznego (zazwyczaj 10-20 x In), co zapobiega zbędnemu zadziałaniu zabezpieczenia podczas rozruchu urządzeń o bardzo dużym poborze prądu, podczas gdy charakterystyka C reaguje przy mniejszych przeciążeniach (5-10 x In).

2. Czy wyłącznik PL6-D40/3N można stosować w instalacjach domowych?
Tak, o ile w instalacji występują specyficzne odbiorniki wymagające charakterystyki D. W standardowych obwodach gniazd i oświetlenia zazwyczaj stosuje się charakterystyki B lub C.

3. Czy urządzenie chroni przed upływem prądu?
Nie, wyłącznik nadprądowy chroni wyłącznie przed skutkami zwarć i przeciążeń. Do ochrony przeciwporażeniowej należy zastosować dodatkowo wyłącznik różnicowoprądowy (RCD).
