Wyłącznik nadprądowy 4-bieg. PLSM 10kA 40A C PLSM-C40/4-MW | 242616 Eaton

Alternatywny kod produktu: PLSM-C40/4-MW

Opis i Kluczowe Cechy

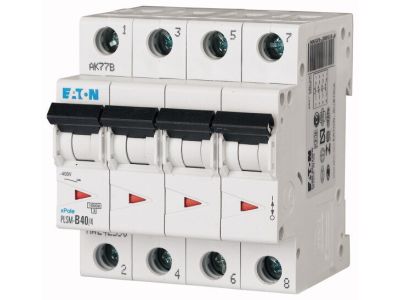

Wyłącznik nadprądowy 4-biegunowy PLSM o prądzie znamionowym 40A i charakterystyce C to niezawodne zabezpieczenie instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zdolności zwarciowej 10 kA urządzenie skutecznie przerywa przepływ prądu w warunkach awaryjnych, zapewniając bezpieczeństwo w sieciach o podwyższonym potencjale zwarciowym. Cztery bieguny umożliwiają jednoczesną ochronę trzech faz oraz przewodu neutralnego, co czyni go rozwiązaniem uniwersalnym w obwodach trójfazowych.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu, m.in. instalacje grzewcze, silniki czy rozdzielnice główne, bez ryzyka wyłączeń przy normalnej pracy.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – dedykowana do odbiorników o charakterze indukcyjnym (silniki, transformatory) oraz oświetlenia, gdzie występują krótkotrwałe prądy rozruchowe.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne przerwanie prądu nawet w przypadku silnych zwarć w sieciach przemysłowych i budynkach użyteczności publicznej.
• Konstrukcja 4-biegunowa (3P+N): Chroni przewód neutralny wraz z trzema fazami, co jest kluczowe w instalacjach trójfazowych z wymaganiem ochrony wszystkich żył.
• Szybki montaż na szynie TH35: Standardowa szerokość modułu (18 mm na biegun) umożliwia łatwą integrację w rozdzielnicach – urządzenie zajmuje 4 moduły.

Zgodność z Normami

Wyłącznik nadprądowy PLSM spełnia wymagania obowiązujących norm europejskich dla wyłączników nadprądowych stosowanych w budownictwie mieszkaniowym, użyteczności publicznej oraz przemyśle. Posiada certyfikat CE potwierdzający zgodność z zasadniczymi wymogami bezpieczeństwa Unii Europejskiej.

Zastosowanie

Uniwersalny wyłącznik nadprądowy 4-biegunowy sprawdzi się tam, gdzie niezbędne jest niezawodne zabezpieczenie obwodów przed przeciążeniami i zwarciami – szczególnie w instalacjach trójfazowych z przewodem neutralnym.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz biurowych.
• Ochrona linii zasilających silniki, pompy, klimatyzatory i inne odbiorniki indukcyjne w obiektach przemysłowych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej (szkoły, szpitale, hale sportowe).
• Zabezpieczenie obwodów sterowania i zasilania w szafach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie DIN TH35 w standardowym rozstawie modułów (1 moduł = 18 mm). Przekrój przewodów dobierz do prądu znamionowego 40 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz długość odizolowania przewodów – postępuj według dokumentacji technicznej producenta.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 40 A – urządzenie jest przystosowane do ciągłej pracy przy obciążeniu do 40 A, powyżej którego zadziała zabezpieczenie przeciążeniowe.
• Co oznacza charakterystyka C wyłącznika? Charakterystyka C oznacza, że wyzwalanie elektromagnetyczne (zwarciowe) następuje przy prądzie 5–10-krotności prądu znamionowego. Jest to odpowiedni wybór do obwodów, w których mogą wystąpić krótkotrwałe prądy rozruchowe, np. przy silnikach i transformatorach.
• Czy można go stosować w instalacjach 230/400 V? Wyłącznik nadprądowy PLSM jest przeznaczony do typowych sieci niskiego napięcia (230/400 V AC). Należy jednak dobrać odpowiednią charakterystykę i prąd znamionowy do konkretnego obwodu – w razie wątpliwości skonsultuj się z projektantem lub elektrykiem.
