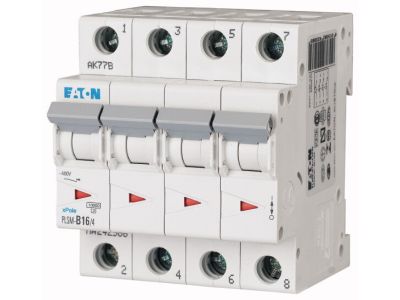

Wyłącznik nadprądowy 4-bieg. PLSM 10kA 16A C PLSM-C16/4-MW | 242612 Eaton

Alternatywny kod produktu: PLSM-C16/4-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) serii PLSM, model C16/4-MW (symbol 242612), to czterobiegunowe zabezpieczenie nadprądowe o charakterystyce wyzwalania C i prądzie znamionowym 16 A. Jego znamionowa zdolność łączeniowa wynosząca 10 kA zgodnie z IEC/EN 60898-1 gwarantuje skuteczne wyłączanie zwarć nawet w obwodach o wysokim potencjale zakłóceń, co przekłada się na bezpieczeństwo instalacji i chronionych urządzeń. Przeznaczony do montażu w rozdzielnicach mieszkaniowych i komercyjnych.

• Prąd znamionowy In = 16 A: Umożliwia bezpieczne zasilanie obwodów o średnim obciążeniu, np. oświetlenia, gniazd wtyczkowych czy mniejszych odbiorników przemysłowych.
• Charakterystyka wyzwalania C: Zapewnia selektywną ochronę przed przeciążeniami i zwarciami w obwodach z odbiornikami o charakterze indukcyjnym (silniki, transformatory) – wyzwalanie przy prądzie 5÷10 In.
• Znamionowa zdolność łączeniowa 10 kA (IEC/EN 60898-1): Wysoka skuteczność wyłączania prądów zwarciowych, minimalizująca ryzyko uszkodzenia instalacji i sprzętu.
• Konstrukcja 4-biegunowa: Pozwala na jednoczesne odłączenie wszystkich trzech faz oraz przewodu neutralnego w układach trójfazowych (TN, TT, IT), co zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-C16/4-MW spełnia wymagania normy IEC/EN 60898-1, która określa parametry łączeniowe i wyzwalania dla wyłączników do zastosowań w instalacjach niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w rozdzielnicach mieszkaniowych, biurowych oraz lekkich obiektach komercyjnych. Dzięki charakterystyce C sprawdzi się w obwodach, gdzie występują krótkotrwałe prądy rozruchowe.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie obwodów zasilających urządzenia gospodarstwa domowego (pralki, lodówki, piece).
• Ochrona linii zasilających małe maszyny i silniki w warsztatach i instalacjach komercyjnych.
• Stosowanie jako zabezpieczenie główne lub odgałęźne w rozdzielnicach trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój podłączanych przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami (np. minimum 1,5 mm² dla Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do wyłącznika. Przed pierwszym włączeniem sprawdzić poprawność połączeń i dokręcenia.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik posiada charakterystykę C – wyzwala przy prądzie od 5 do 10-krotności prądu znamionowego (80–160 A). Stosowany jest w obwodach, gdzie występują podwyższone prądy rozruchowe (silniki, transformatory).
• Jaka jest znamionowa zdolność łączeniowa? Zgodnie z normą IEC/EN 60898-1 wynosi 10 000 A (10 kA). Oznacza to, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 10 kA.
• Czy wyłącznik można montować na standardowej szynie DIN? Tak, wyłącznik przeznaczony jest do montażu na szynie TH35 (35 mm DIN) w rozdzielnicach modułowych. Szerokość modułu odpowiada standardowym 4 modułom (72 mm).
