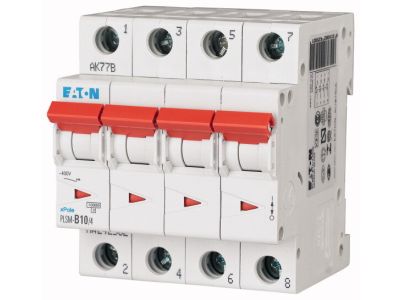

Wyłącznik nadprądowy 4-bieg. PLSM 10kA 10A C PLSM-C10/4-MW | 242608 Eaton

Alternatywny kod produktu: PLSM-C10/4-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy serii PLSM o symbolu 242608 (PLSM-C10/4-MW) to kompaktowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przeciążeń i zwarć. Prąd znamionowy 10 A w charakterystyce C zapewnia ochronę obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory), a zdolność zwarciowa 10 kA gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich prądach zwarciowych w sieci.

• Prąd znamionowy 10 A (charakterystyka C): Zabezpiecza obwody przed przeciążeniem i zwarciem, a charakterystyka C (zadziałanie przy 5–10 In) dopasowana jest do odbiorników o zwiększonym prądzie rozruchu.
• Zdolność zwarciowa 10 kA: Wysoka odporność na prądy zwarciowe – bezpieczne wyłączenie w razie awarii, minimalizacja ryzyka uszkodzenia instalacji i urządzeń.
• 4 bieguny: Możliwość kompleksowego zabezpieczenia obwodów trójfazowych (L1, L2, L3, N) w jednej obudowie.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie TH35 (DIN) w rozdzielnicach i szafkach sterowniczych.
• Wysoka selektywność i niezawodność: Precyzyjne wyłączanie przy przeciążeniach i zwarć, co ogranicza zakres przerwy w zasilaniu.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-C10/4-MW spełnia wymagania obowiązujących norm europejskich oraz standardu DIN. Posiada certyfikat CE, potwierdzający zgodność z podstawowymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik serii PLSM znajduje zastosowanie w budownictwie mieszkaniowym, użyteczności publicznej oraz w lekkim przemyśle. Chroni obwody przed zwarciami i przeciążeniami, zapewniając bezpieczną eksploatację instalacji.

• Ochrona obwodów odbiorczych w rozdzielnicach budynków mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe (maszyny, piece, układy automatyki).
• Stosowanie jako zabezpieczenie główne lub odgałęźne w tablicach oświetleniowych i siłowych.
• Integracja z systemami automatyki budynkowej (BMS) w celu zdalnego monitorowania i wyłączania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 10 A oraz przewidywanego obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zazwyczaj 2–3 Nm). Po montażu sprawdź poprawność połączeń i wykonaj próbę działania.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? W karcie katalogowej nie podano napięcia znamionowego. Standardowo wyłączniki nadprądowe stosowane w sieciach 230/400 V AC – przy doborze kieruj się danymi instalacji.
• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka C (zadziałanie przy 5–10 In) jest zalecana do zabezpieczania obwodów z silnikami, dławikami i transformatorami, które generują podwyższony prąd rozruchowy.
• Jaki jest stopień ochrony wyłącznika? Nie został podany w danych produktu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotknięciem palcami). Szczegółowe informacje znajdziesz w dokumentacji technicznej producenta.
