Wyłącznik nadprądowy 4-bieg. PLSM 10kA 10A B PLSM-B10/4-MW | 242582 Eaton

Alternatywny kod produktu: PLSM-B10/4-MW

Opis i Kluczowe Cechy

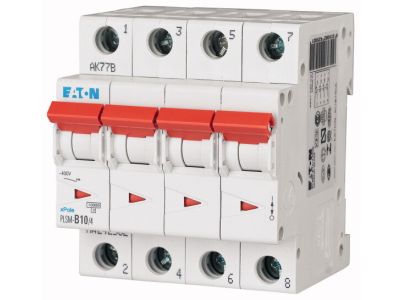

Wyłącznik nadprądowy (MCB) PLSM-B10/4-MW (symbol 242582) to 4-biegunowy wyłącznik o prądzie znamionowym 10 A i charakterystyce wyzwalania B. Dzięki znamionowej zdolności łączeniowej 10 kA zapewnia skuteczną ochronę instalacji elektrycznych w budynkach mieszkalnych i komercyjnych przed skutkami zwarć i przeciążeń. Urządzenie przeznaczone jest do montażu w rozdzielnicach w standardzie modułowym.

• Konstrukcja 4-biegunowa (3 fazy + N): Umożliwia kompleksowe zabezpieczenie obwodów trójfazowych – jednoczesna ochrona wszystkich przewodów fazowych oraz neutralnego, co eliminuje ryzyko pracy instalacji bez ochrony na jednej z faz.
• Prąd znamionowy In = 10 A: Gwarantuje niezawodne zabezpieczenie obwodów o umiarkowanym obciążeniu, zapobiegając przegrzewaniu przewodów i odbiorników przy długotrwałym przeciążeniu.
• Charakterystyka wyzwalania B (3–5 In): Zapewnia szybkie wyzwalanie przy prądach zwarciowych w zakresie 3–5 krotności prądu znamionowego – zalecana do obwodów o charakterze rezystancyjnym (oświetlenie, gniazda wtyczkowe).
• Znamionowa zdolność łączeniowa 10 kA (IEC/EN 60898-1): Skutecznie przerywa prądy zwarciowe o dużych wartościach, minimalizując ryzyko uszkodzenia instalacji, pożaru oraz porażenia prądem.
• Przeznaczenie do rozdzielnic mieszkaniowych i komercyjnych: Sprawdza się w obiektach o standardowych obciążeniach, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa i przeciążeniowa.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-B10/4-MW jest zgodny z normą IEC/EN 60898-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach mieszkaniowych oraz komercyjnych. Posiada certyfikację CE, umożliwiającą swobodny obrót na rynku Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy PLSM-B10/4-MW znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz małych obiektów usługowych, gdzie wymagana jest ochrona obwodów trójfazowych i jednofazowych przed skutkami przeciążeń i zwarć.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych
• Ochrona obwodów gniazd wtyczkowych o umiarkowanym obciążeniu
• Zabezpieczanie obwodów odbiorników rezystancyjnych (grzejniki elektryczne, podgrzewacze wody, czajniki)
• Ochrona instalacji trójfazowych w małych obiektach usługowych (sklepy, biura, warsztaty)

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym wyłącznika. Moment dokręcania zacisków oraz długość odizolowania przewodów stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu wykonaj próbę działania – załącz i wyłącz wyłącznik, sprawdź poprawność zadziałania.

FAQ

• Czy wyłącznik PLSM-B10/4-MW nadaje się do zabezpieczania silników elektrycznych? Charakterystyka B (wyzwalanie 3–5 In) jest zalecana do obwodów o charakterze rezystancyjnym. Do zabezpieczania silników, ze względu na prądy rozruchowe, zaleca się stosowanie charakterystyki C lub D. Wyłącznik ten można stosować w obwodach silników małej mocy wyłącznie po weryfikacji prądu rozruchowego.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Aparatura modułowa przeznaczona do montażu w rozdzielnicach standardowo oferowana jest z ochroną IP20 (ochrona przed ciałami stałymi >12 mm), co jest typowe dla tego typu urządzeń.
• Jaka jest szerokość modułowa wyłącznika? Producent nie podaje w danych katalogowych wymiaru w modułach. Standardowo 4-biegunowy wyłącznik nadprądowy zajmuje 4 moduły (1 moduł na biegun), co odpowiada szerokości ok. 72 mm – przed montażem zaleca się weryfikację w dokumentacji technicznej.
