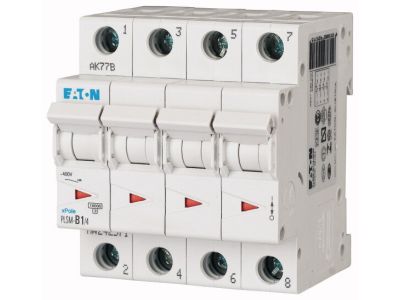

Wyłącznik nadprądowy 4-bieg. PLSM 10kA 0,5A C PLSM-C0,5/4-MW | 242596 Eaton

Alternatywny kod produktu: PLSM-C0,5/4-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy PLSM o charakterystyce C i prądzie znamionowym 0,5 A zapewnia skuteczną ochronę instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania 10 kA gwarantuje bezpieczne przerywanie prądów zwarciowych nawet w warunkach podwyższonego potencjału zwarciowego. Kompaktowa konstrukcja umożliwia łatwy montaż na szynie TH35.

• Prąd znamionowy 0,5 A: dedykowany do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia LED, układów sterowania lub małych transformatorów, zapobiegając przegrzaniu przewodów.
• Charakterystyka C: wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obciążeń rezystancyjnych oraz silników o małej mocy, gdzie występują krótkotrwałe prądy rozruchowe.
• Zdolność wyłączania 10 kA: zapewnia bezpieczne przerwanie prądu zwarciowego bez ryzyka uszkodzenia wyłącznika lub instalacji.
• 4 bieguny: umożliwia jednoczesne rozłączenie wszystkich trzech faz oraz przewodu neutralnego, co podnosi poziom bezpieczeństwa w obwodach trójfazowych.

Zgodność z Normami

Wyłącznik nadprądowy został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Gwarantuje to niezawodność i zgodność z wymaganiami stawianymi aparaturze modułowej w budownictwie mieszkaniowym, użyteczności publicznej i przemyśle.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy PLSM znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona obwodów o małym prądzie znamionowym. Sprawdza się w rozdzielnicach głównych oraz podrozdzielniach.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów gniazd wtyczkowych w strefach o niskim poborze mocy.
• Ochrona obwodów sterowania i automatyki (przekaźniki, styczniki, PLC) w szafach sterowniczych.
• Zastosowanie w rozdzielnicach przemysłowych przy zabezpieczaniu małych odbiorników, takich jak transformatory sterownicze czy sygnalizatory.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcenia zacisków należy dobrać zgodnie z dokumentacją producenta – dla prądu 0,5 A zalecane są przewody o przekroju 1,5–2,5 mm². Nie przekraczać podanych wartości prądu i napięcia.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, w danych produktu nie ma informacji o diodzie LED ani podświetleniu. Wyłącznik pełni wyłącznie funkcję ochronną – sygnalizacja zadziałania odbywa się za pomocą mechanicznego wskaźnika położenia styku (czerwona/zielona kontrolka charakterystyczna dla serii PLSM).
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 od strony czołowej, pod warunkiem zastosowania odpowiedniej obudowy.
• Jak działa charakterystyka C? Charakterystyka C oznacza, że wyzwalacz termiczny (przeciążeniowy) działa zgodnie z normą, a wyzwalacz elektromagnetyczny (zwarciowy) zadziała przy prądzie 5–10 razy większym od prądu znamionowego. To rozwiązanie jest odpowiednie dla odbiorników o niewielkich prądach rozruchowych, takich jak żarówki, elektronika czy małe silniki.
