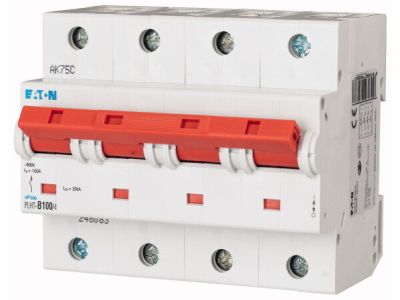

Wyłącznik nadprądowy 4-bieg. PLHT 20kA 100A B, PLHT-B100/4 | 248083 Eaton

Alternatywny kod produktu: PLHT-B100/4

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy PLHT-B100/4 (symbol 248083) o prądzie znamionowym 100 A i zdolności zwarciowej 20 kA. Charakterystyka B zapewnia szybkie wyzwalanie przy przeciążeniach i zwarciach, chroniąc przewody oraz odbiorniki o niskim prądzie rozruchu. Urządzenie przeznaczone do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 100 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, np. w instalacjach przemysłowych i budynkach użyteczności publicznej, bez ryzyka przegrzania styków.
• Zdolność zwarciowa 20 kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych o dużej wartości, zwiększając bezpieczeństwo instalacji i osób.
• Charakterystyka B: Wyzwalanie przy prądzie 3–5 krotności prądu znamionowego – idealne do ochrony kabli oraz odbiorników rezystancyjnych (grzejniki, oświetlenie) i urządzeń o małym prądzie rozruchu.
• 4-biegunowa konstrukcja: Zabezpiecza trzy fazy oraz przewód neutralny w sieciach trójfazowych, zapewniając kompletną ochronę obwodu.
• Szybki montaż na szynie TH35: Standardowa obudowa modułowa ułatwia instalację w rozdzielnicach oraz w systemach automatyki budynkowej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (IEC/EN) oraz posiada certyfikat CE. Jakość i bezpieczeństwo potwierdzone przez producenta. Wykonanie zgodne z obowiązującymi standardami branżowymi.

Zastosowanie

Wyłącznik nadprądowy PLHT-B100/4 dedykowany jest do ochrony obwodów w rozdzielnicach niskiego napięcia. Sprawdza się w instalacjach wymagających wysokiej zdolności zwarciowej i pewności działania.

• Ochrona obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, handlowych oraz mieszkaniach.
• Zabezpieczenie linii kablowych o dużym przekroju w instalacjach z odbiornikami rezystancyjnymi (grzejniki, piece akumulacyjne) i oświetleniem.
• Stosowanie w obwodach trójfazowych z przewodem neutralnym, np. w systemach klimatyzacji, pompach, sprężarkach.
• Element rozdzielnic w automatyce budynkowej (BMS) oraz w szafach sterowniczych jako zabezpieczenie przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków oraz przekrój podłączanych przewodów należy dobierać zgodnie z instrukcją producenta – zapewni to trwałe i bezpieczne połączenie.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika PLHT-B100/4? Charakterystyka B – próg wyzwalania przy prądzie 3–5 krotności prądu znamionowego. Przeznaczona do ochrony przewodów i odbiorników o niskim prądzie rozruchu, np. oświetlenia, gniazd wtykowych.
• Jaka jest zdolność zwarciowa tego wyłącznika? 20 kA – wartość podana w danych katalogowych. Pozwala na bezpieczne wyłączenie wysokich prądów zwarciowych, co zwiększa poziom bezpieczeństwa instalacji.
• Czy wyłącznik nadprądowy PLHT-B100/4 może być stosowany jako wyłącznik główny w obwodzie trójfazowym? Tak, 4-biegunowa konstrukcja umożliwia jednoczesne zabezpieczenie wszystkich faz oraz przewodu neutralnego. Charakterystyka B jest odpowiednia dla typowych obwodów ogólnego przeznaczenia.
