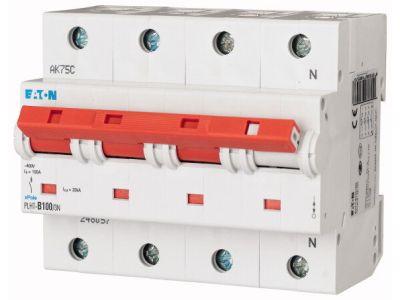

Wyłącznik nadprądowy 4-bieg. (3P+N) PLHT 20kA 100A B, PLHT-B100/3N | 248057 Eaton

Alternatywny kod produktu: PLHT-B100/3N

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PLHT-B100/3N (symbol 248057) to 4-biegunowa aparatura modułowa (3P+N) przeznaczona do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 100 A zapewnia niezawodną ochronę w instalacjach o znacznym obciążeniu, a zdolność zwarciowa 20 kA gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach awaryjnych. Charakterystyka wyzwalania B sprawdza się w obwodach z odbiornikami rezystancyjnymi oraz o niskim prądzie rozruchowym. Urządzenie montowane jest na szynie TH35, co ułatwia instalację w rozdzielnicach.

• Prąd znamionowy 100 A: Umożliwia zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Zdolność zwarciowa 20 kA: Wysoka odporność na zwarcia – skutecznie przerywa przepływ prądu nawet przy ekstremalnych awariach, chroniąc instalację i urządzenia.
• Charakterystyka wyzwalania B: Wyzwala przy prądzie 3–5-krotności prądu znamionowego, co idealnie nadaje się do ochrony obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o charakterze rezystancyjnym.
• 4 bieguny (3P+N): Zabezpiecza trzy fazy oraz przewód neutralny w instalacjach trójfazowych, zapewniając kompleksową ochronę.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez potrzeby użycia narzędzi specjalistycznych.

Zgodność z Normami

Wyłącznik nadprądowy PLHT-B100/3N został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy PLHT-B100/3N znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest ochrona obwodów trójfazowych z przewodem neutralnym. Sprawdza się w obiektach komercyjnych, przemysłowych oraz mieszkaniowych o dużym zapotrzebowaniu na moc.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej.
• Ochrona linii zasilających urządzenia technologiczne w zakładach produkcyjnych.
• Stosowanie w tablicach rozdzielczych w instalacjach mieszkaniowych z obciążeniem do 100 A na fazę.
• Zabezpieczenie rozdzielnic w obiektach biurowych i magazynowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV lub powyżej). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową oraz normami instalacyjnymi. Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (wartość podana w dokumentacji technicznej). Po zamontowaniu sprawdzić poprawność działania i oznaczenia faz.

FAQ

• Czy wyłącznik nadprądowy PLHT-B100/3N nadaje się do ochrony silników? Charakterystyka B (wyzwalanie 3–5×Iₙ) jest przeznaczona głównie do obwodów z odbiornikami rezystancyjnymi i małym prądem rozruchowym. Do zabezpieczania silników zaleca się stosowanie charakterystyki C lub D, które lepiej znoszą chwilowe przeciążenia rozruchowe.
• Jaką zdolność zwarciową ma ten wyłącznik? Wynosi ona 20 kA, co oznacza, że urządzenie jest w stanie bezpiecznie przerwać obwód przy prądzie zwarciowym do 20 000 A – typowo dla mocnych instalacji przemysłowych i komercyjnych.
• Czy można go zamontować na szynie DIN? Tak, wyłącznik jest przystosowany do montażu na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych. Szerokość modułu nie została podana w danych – należy sprawdzić wymiary w karcie katalogowej producenta.
