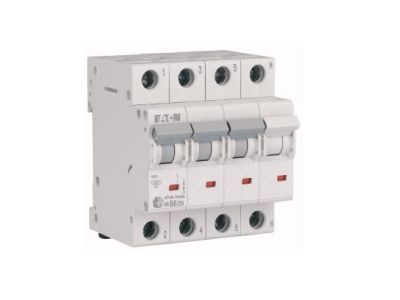

Wyłącznik nadprądowy 4-bieg (3P+N) HN 6kA B6, HN-B6/3N | 194898 Eaton

Alternatywny kod produktu: HN-B6/3N

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HN-B6/3N z serii xPole Home to 4-biegunowe urządzenie (3P+N) o prądzie znamionowym 6 A i charakterystyce wyzwalania B. Dzięki znamionowej zdolności łączeniowej 6 kA zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach mieszkaniowych oraz komercyjnych.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów oświetleniowych i gniazd wtyczkowych o niewielkim obciążeniu – zapobiega przegrzaniu przewodów i uszkodzeniu odbiorników.
• Charakterystyka wyzwalania B: szybkie zadziałanie przy prądach zwarciowych, zalecana do obwodów o charakterze rezystancyjnym (np. oświetlenie, gniazda bez silników).
• Znamionowa zdolność łączeniowa 6 kA: wysoki poziom ochrony przed zwarciami w typowych rozdzielnicach domowych i biurowych.
• Konstrukcja 3P+N: zabezpieczenie trzech faz oraz przewodu neutralnego, co umożliwia ochronę obwodów jednofazowych i trójfazowych w jednym urządzeniu.
• Zgodność z normą IEC/EN 60898-1: gwarancja bezpieczeństwa i niezawodności zgodnie z wymaganiami europejskimi.

Zgodność z Normami

Wyłącznik nadprądowy HN-B6/3N spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do ochrony instalacji niskiego napięcia w budynkach mieszkalnych i komercyjnych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik HN-B6/3N przeznaczony jest do zabezpieczania obwodów odbiorczych przed przeciążeniami i zwarciami. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych oraz biurach.
• Zabezpieczenie gniazd wtyczkowych w instalacjach domowych i lekkiego przemysłu.
• Ochrona obwodów sterowania (np. styczników, przekaźników) o małym poborze prądu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym oraz obowiązującymi przepisami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik HN-B6/3N? Charakterystyka B – wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5 krotności prądu znamionowego. Jest przeznaczony do obwodów o małych prądach rozruchowych, takich jak oświetlenie i gniazda.
• Czy ten wyłącznik nadprądowy może być stosowany do ochrony silników? Nie, charakterystyka B nie jest zalecana do obwodów silnikowych ze względu na wysoki prąd rozruchu. Do silników należy stosować wyłączniki z charakterystyką C lub D.
• Jaka jest znamionowa zdolność łączeniowa tego modelu? Zgodnie z normą IEC/EN 60898-1 wynosi 6 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 6 kA bez uszkodzenia.
