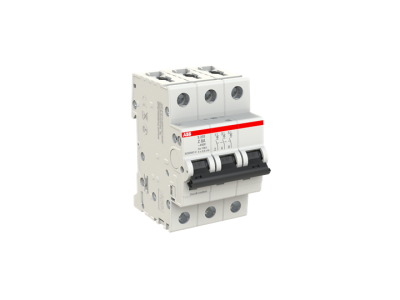

Wyłącznik nadprądowy 3P Z 8A 6kA, S203-Z8 | 2CDS253001R0408 ABB

Alternatywny kod produktu: 2CDS253001R0408

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-Z8 (symbol 2CDS253001R0408) z serii S200 to wysokiej jakości aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Charakteryzuje się prądem znamionowym 8A i zdolnością wyłączania zwarciowego 6kA. Wbudowany zacisk płytkowy umożliwia pewne i bezpieczne podłączenie przewodów o przekroju do 35 mm², a opatentowany system łączący gwarantuje trwały kontakt i prosty montaż.

• Prąd znamionowy 8A: Ochrona obwodów o niewielkim poborze mocy, np. linii oświetleniowych, gniazd 1-fazowych zasilanych z osobnej fazy.
• Zdolność wyłączania zwarciowego 6kA: Zapewnia skuteczną ochronę przed zwarciami o średniej intensywności, typowych dla instalacji budynkowych.
• 3-biegunowa konstrukcja: Idealny do ochrony obwodów trójfazowych, np. silników, maszyn lub rozdzielnic przemysłowych.
• Zacisk płytkowy do przewodów 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów, eliminująca konieczność stosowania dodatkowych złączek.
• Opatentowany zacisk łączący: Ułatwia montaż i demontaż, zapewniając jednocześnie niezawodny kontakt elektryczny.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz międzynarodowych standardów IEC 60898-1 i IEC 60947-2. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S203-Z8 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami w obwodach trójfazowych.

• Ochrona obwodów oświetleniowych w budynkach użyteczności publicznej lub przemysłowych.
• Zabezpieczenie linii zasilających gniazda jednofazowe podłączone do osobnej fazy w układzie trójfazowym.
• Ochrona silników elektrycznych i maszyn przemysłowych o niewielkiej mocy.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element zabezpieczający poszczególne obwody.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, zawsze po wcześniejszym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN w rozdzielnicy. Przewody należy podłączyć do odpowiednich zacisków fazowych, zgodnie z oznaczeniami na obudowie. Należy upewnić się, że dobrany jest odpowiedni przekrój przewodu (do 35 mm²) i odpowiedni moment dokręcania zacisków (zgodnie z zaleceniami producenta). Po montażu przeprowadzić próbę działania przez ręczne zadziałanie wyzwalacza.

FAQ

• Czy wyłącznik S203-Z8 nadaje się do ochrony obwodów jednofazowych? Tak, może być stosowany do ochrony obwodów jednofazowych zasilanych z jednej z faz układu trójfazowego, jednak w pełni dedykowany jest do układów 3-fazowych.
• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do wyłącznika? Do wyłącznika można podłączyć przewody o przekroju do 35 mm², co pozwala na stosowanie grubych kabli w instalacjach przemysłowych.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyłącznik wyposażony jest w wyzwalacz zwarciowy, który reaguje na zwarcia o wartości do 6kA, zapewniając szybkie odłączenie zasilania.
