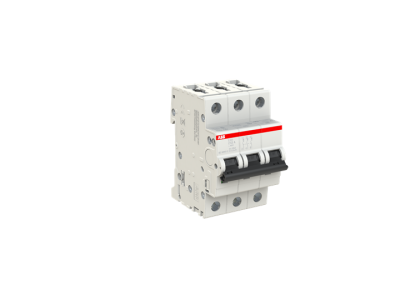

Wyłącznik nadprądowy 3P Z 63A 6kA, S203-Z63 | 2CDS253001R0608 ABB

Alternatywny kod produktu: 2CDS253001R0608

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-Z63 (symbol 2CDS253001R0608) z serii S200 to wysokowydajne zabezpieczenie instalacji elektrycznych przed skutkami przeciążeń i zwarć. Charakteryzuje się prądem znamionowym 63A i zdolnością wyłączania 6kA. Opatentowany zacisk łączący z płytką naciskową zapewnia szybki, pewny montaż i stabilny kontakt elektryczny. Przeznaczony do bezpośredniego podłączania przewodów o przekroju do 35 mm².

• Prąd znamionowy 63A: Ochrona obwodów o maksymalnym obciążeniu do 63A, zapobiega przegrzewaniu się instalacji i ryzyku pożaru.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w instalacjach trójfazowych, minimalizując ryzyko awarii spowodowanej asymetrią obciążenia.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – skutecznie wyłącza obwód przy zwarciu o prądzie do 6000A, chroniąc urządzenia i instalację.
• Opatentowany zacisk z płytką naciskową: Szybki i bezpieczny montaż, redukuje ryzyko luzowania się połączenia i zwarć.
• Przekrój przewodów do 35mm²: Możliwość podłączenia grubych przewodów bezpośrednio do wyłącznika, eliminując potrzebę stosowania dodatkowych złącz.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, EN 60898-1 oraz VDE 0641-11. Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach na terenie Unii Europejskiej i poza nią.

Zastosowanie

Wyłącznik nadprądowy S203-Z63 przeznaczony jest do ochrony instalacji elektrycznych w obiektach przemysłowych, komercyjnych oraz budynkach mieszkalnych.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie linii zasilających duże maszyny i urządzenia o poborze mocy do 63A.
• Stosowanie w systemach automatyki budynkowej i przemysłowej jako element zabezpieczający przed zwarciami.
• Montaż w szafach sterowniczych i panelach elektrycznych jako część systemu zarządzania energią.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Urządzenie należy zamontować na szynie DIN 35mm, upewniając się o prawidłowym położeniu zacisków przyłączeniowych. Przewody podłączać zgodnie z oznaczeniami L1, L2, L3 oraz N, dokręcając śruby z odpowiednim momentem (szczegóły w dokumentacji technicznej). Po podłączeniu przeprowadzić test działania mechanizmu wyzwalającego.

FAQ

• Jakie jest przeznaczenie symbolu „Z” w nazwie wyłącznika? Symbol „Z” oznacza charakterystykę wyzwalania typu Z, która charakteryzuje się wysoką czułością na niewielkie przeciążenia i szybkim czasem reakcji, co chroni wrażliwe urządzenia elektroniczne.
• Czy wyłącznik można stosować w instalacjach domowych? Tak – służy do ochrony obwodów trójfazowych o maksymalnym obciążeniu 63A, jednak jego zastosowanie w instalacjach domowych powinno być poprzedzone analizą zapotrzebowania energetycznego.
• Jaki jest zalecany moment dokręcania śrub zaciskowych? Dokładny moment dokręcania nie został podany w danych produktu – należy go określić na podstawie dokumentacji technicznej wyłącznika i stosować odpowiedni klucz dynamometryczny.
