Wyłącznik nadprądowy 3P Z 50A 6kA, S203-Z50 | 2CDS253001R0578 ABB

Alternatywny kod produktu: 2CDS253001R0578

Opis i Kluczowe Cechy

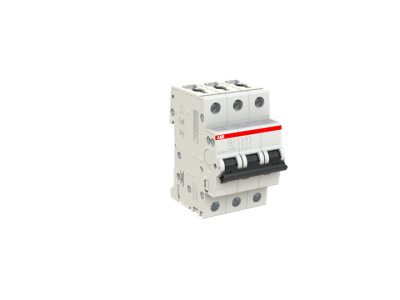

Wyłącznik nadprądowy 3-biegunowy S203-Z50 (symbol 2CDS253001R0578) o prądzie znamionowym 50A i zdolności zwarciowej 6kA zapewnia skuteczną ochronę obwodów elektrycznych przed przeciążeniami i zwarciami. Seria S200 wyróżnia się innowacyjnym zaciskiem łączącym z płytką naciskową, który gwarantuje szybki, bezpieczny montaż i pewny kontakt elektryczny. Otwór przyłączeniowy dla kabli umieszczony nad otworem łączenia szyny fazowej ułatwia okablowanie i poprawia widoczność podczas prac instalacyjnych. Przewody o przekroju do 35 mm² mogą być bezpośrednio podłączone za pomocą zacisku przyłączeniowego.

• Prąd znamionowy 50A: Zapewnia ochronę obwodów o mocy do 30 kW (przy 400V) – odpowiedni do zabezpieczania linii zasilających maszyn, silników lub rozdzielnic przemysłowych.
• Zdolność zwarciowa 6kA: Odporność na prądy zwarciowe do 6000 A – minimalizuje ryzyko uszkodzenia instalacji i urządzeń w przypadku awarii.
• Zacisk z płytką naciskową: Ułatwia szybkie i pewne podłączanie przewodów, eliminuje ryzyko poluzowania się połączenia w trakcie eksploatacji.
• Przekrój przewodów do 35 mm²: Możliwość bezpośredniego podłączenia grubych kabli bez konieczności stosowania dodatkowych złącz – oszczędność czasu i materiałów.
• Optymalna widoczność okablowania: Rozmieszczenie otworów przyłączeniowych ułatwia identyfikację punktów podłączenia i skraca czas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich (EN 60898-1, EN 60947-2) oraz posiada certyfikaty zgodności CE i międzynarodowe zatwierdzenia, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy S203-Z50 znajduje zastosowanie jako zabezpieczenie linii zasilających w instalacjach elektrycznych, przemysłowych i budowlanych.

• Ochrona rozdzielnic przemysłowych i maszyn – zabezpieczenie przed przeciążeniami i zwarciami w układach 3-fazowych.
• Instalacje budynków komercyjnych i użyteczności publicznej – zasilanie wydzielonych obwodów (np. klimatyzacja, oświetlenie awaryjne).
• Ochrona linii zasilających silniki i pompy – wyłącznik chroni kable i urządzenia przed uszkodzeniem w przypadku przeciążenia.
• Rozdzielnice mieszkaniowe i lokalowe – zabezpieczenie obwodów mocy w układach 3-fazowych (np. kuchenki, piece, podgrzewacze wody).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik mocować na szynie DIN 35 mm, zaciskając przewody o odpowiednim przekroju (do 35 mm²) za pomocą płytki naciskowej. Po montażu konieczne jest przeprowadzenie testu funkcjonalnego – wyzwolenie zwarciowe i przeciążeniowe powinno następować zgodnie z charakterystyką C. Zaleca się stosowanie akcesoriów serii S200 do pełnego wyposażenia rozdzielnicy.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe nie zostało podane w danych produktu. Sprawdź kartę katalogową lub etykietę na urządzeniu.
• Czy wyłącznik posiada charakterystykę C? Charakterystyka zabezpieczenia nie została określona w dostępnych danych. Standardowo seria S200 oferuje charakterystykę C – zalecamy weryfikację przed montażem.
• Czy wyłącznik nadaje się do montażu na szynie TH35? Tak – seria S200 jest przeznaczona do montażu na standardowej szynie DIN 35 mm (TH35).
