Wyłącznik nadprądowy 3P Z 4A 6kA, S203-Z4 | 2CDS253001R0338 ABB

Alternatywny kod produktu: 2CDS253001R0338

Opis i Kluczowe Cechy

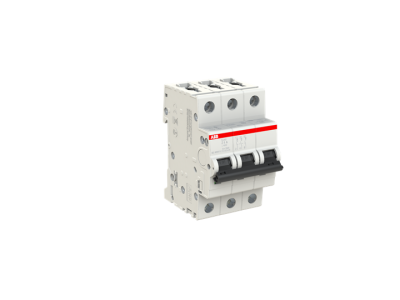

Wyłącznik nadprądowy S203-Z4 to trójbiegunowe (3P) urządzenie zabezpieczające o prądzie znamionowym 4 A i zdolności zwarciowej 6 kA. Charakterystyka wyzwalania Z zapewnia szybkie zadziałanie w przypadku zwarć, co gwarantuje skuteczną ochronę instalacji i odbiorników. Produkt przeznaczony jest do montażu na szynie TH35 w rozdzielnicach elektrycznych.

• Prąd znamionowy 4 A: umożliwia bezpieczne zabezpieczenie obwodów o niewielkim obciążeniu, takich jak sterowanie, oświetlenie LED czy zasilanie transformatorów.
• Zdolność zwarciowa 6 kA: zapewnia niezawodne wyłączenie prądu zwarciowego w instalacach domowych i przemysłowych, minimalizując ryzyko uszkodzenia przewodów i urządzeń.
• Trzy bieguny (3P): umożliwia jednoczesne zabezpieczenie trzech faz w układach trójfazowych, co upraszcza montaż i oszczędza miejsce w rozdzielnicy.
• Charakterystyka Z: szybkie wyzwalanie przy małych prądach zwarciowych – dedykowana do ochrony obwodów z elementami półprzewodnikowymi i wrażliwą elektroniką.
• Konstrukcja modułowa: łatwy montaż i wymiana w standardowej rozdzielnicy, zgodność z wymiarami aparatury modułowej.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z normą IEC 60364.

Zastosowanie

Dzięki charakterystyce Z i parametrom 4 A / 6 kA, wyłącznik S203-Z4 znajduje zastosowanie w obwodach wymagających szybkiego wyzwalania i ochrony wrażliwych komponentów. Idealnie sprawdza się w instalacjach trójfazowych, gdzie niezawodność zabezpieczeń jest kluczowa.

• Ochrona obwodów sterowania i automatyki budynkowej (kotły, siłowniki, regulatory).
• Zabezpieczenie zasilania urządzeń elektronicznych, takich jak centrale alarmowe, sterowniki PLC, zasilacze impulsowe.
• Ochrona obwodów oświetlenia LED oraz transformatorów małej mocy w instalacjach trójfazowych.
• Zabezpieczenie gniazd wtyczkowych i odbiorników małej mocy w obwodach biurowych i przemysłowych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki zwarciowe.

FAQ

• Czy wyłącznik S203-Z4 nadaje się do ochrony obwodów z elektroniką? Tak, charakterystyka Z zapewnia szybkie wyzwalanie nawet przy niewielkich prądach zwarciowych, co minimalizuje ryzyko uszkodzenia wrażliwych urządzeń półprzewodnikowych.
• Jaki stopień ochrony ma ten wyłącznik? Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma stopień ochrony IP20. Wymagana jest obudowa o odpowiedniej klasie szczelności dla danego środowiska.
• Ile modułów zajmuje w rozdzielnicy? Trzybiegunowy wyłącznik nadprądowy zajmuje standardowo 3 moduły (17,5 mm na biegun). Dokładną szerokość należy sprawdzić w karcie katalogowej producenta.
