Wyłącznik nadprądowy 3P Z 2A 6kA, S203-Z2 | 2CDS253001R0278 ABB

Alternatywny kod produktu: 2CDS253001R0278

Opis i Kluczowe Cechy

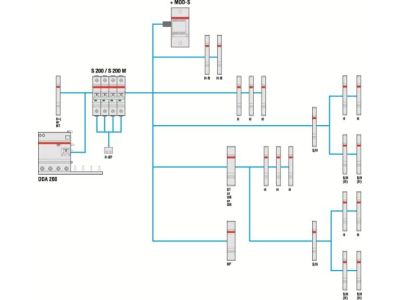

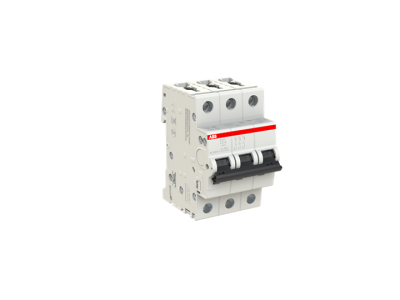

Wyłącznik nadprądowy S203-Z2 to 3-biegunowe urządzenie ochronne z charakterystyką wyzwalania Z, prądem znamionowym 2 A i zdolnością zwarciową 6 kA. Należy do rodziny wyłączników S200, zaprojektowanej do niezawodnej ochrony instalacji przed skutkami zwarć i przeciążeń. Dzięki charakterystyce Z idealnie sprawdza się w obwodach z obciążeniami o charakterze pojemnościowym, takich jak układy elektroniczne, czujniki czy sterowniki, gdzie wymagane jest szybkie wyłączanie nawet przy minimalnych prądach zwarciowych.

• Charakterystyka Z: Szybkie wyzwalanie przy prądach zwarciowych (typowy zakres 2,5–5 × I_n) zapewnia bezpieczeństwo dla wrażliwych odbiorników elektronicznych i półprzewodnikowych.
• Prąd znamionowy 2 A: Odpowiedni do zabezpieczania obwodów sygnałowych, sterowniczych, czujników i przekaźników o niskim poborze mocy.
• Zdolność łączeniowa 6 kA: Gwarantuje bezpieczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia.
• Wykonanie 3-biegunowe (3P): Umożliwia jednoczesne odłączanie wszystkich trzech faz, zwiększając bezpieczeństwo w obwodach trójfazowych.
• Montaż na szynie TH35 (DIN): Standardowa kompatybilność z rozdzielnicami modułowymi – szybki i pewny montaż.

Zgodność z Normami

Wyłącznik nadprądowy S203-Z2 spełnia wymagania obowiązujących norm europejskich dla wyłączników instalacyjnych (seria S200) oraz posiada certyfikat CE. Produkt jest zgodny z dyrektywą niskonapięciową (LVD) i przeznaczony do stosowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik S203-Z2 przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest szybka charakterystyka zadziałania. Sprawdza się w obwodach z odbiornikami o charakterze pojemnościowym lub elektroniką wrażliwą na przepięcia.

• Zabezpieczanie obwodów sterowania, przekaźników, styczników i układów PLC
• Ochrona linii zasilających czujniki, elementy półprzewodnikowe i moduły elektroniczne
• Zabezpieczanie obwodów oświetlenia LED oraz transformatorów elektronicznych
• Stosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest selektywność przy małych prądach

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 2 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Nie używać wyłącznika w obwodach przekraczających jego parametry znamionowe.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka Z – szybkie wyłączenie przy prądach zwarciowych, typowo w zakresie od 2,5 do 5 krotności prądu znamionowego. Idealna do obwodów z obciążeniami pojemnościowymi i elektronicznymi.
• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Nie, charakterystyka Z nie jest zalecana do silników. Do zabezpieczania obwodów silnikowych należy stosować wyłączniki z charakterystyką C lub D.
• Czy wyłącznik posiada sygnalizację zadziałania? Stan wyłączenia sygnalizowany jest pozycją dźwigni (0/1). Urządzenie nie jest wyposażone w podświetlenie ani dodatkowe wskaźniki.
