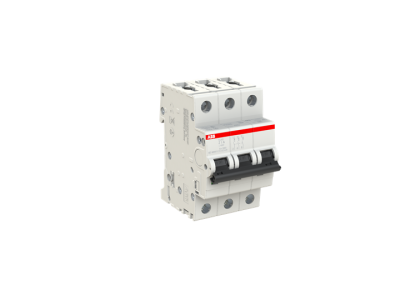

Wyłącznik nadprądowy 3P Z 1A 6kA, S203-Z1 | 2CDS253001R0218 ABB

Alternatywny kod produktu: 2CDS253001R0218

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-Z1 to trójbiegunowy wyłącznik instalacyjny o charakterystyce wyzwalania Z, prądzie znamionowym 1 A i zdolności wyłączania zwarciowego 6 kA. Dzięki solidnej konstrukcji i sprawdzonej technologii serii S200 zapewnia niezawodną ochronę obwodów w instalacjach niskiego napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN w rozdzielnicach.

• Prąd znamionowy 1 A: Gwarantuje precyzyjne zabezpieczenie obwodów o małym obciążeniu, minimalizując ryzyko uszkodzenia przewodów i odbiorników.
• Charakterystyka wyzwalania Z: Zapewnia szybką reakcję na zwarcia, co jest szczególnie istotne w obwodach z urządzeniami elektronicznymi lub transformatorami.
• Zdolność wyłączania zwarciowego 6 kA: Skutecznie przerywa prądy zwarciowe do 6 kA, chroniąc instalację przed skutkami awarii sieci.
• Trójbiegunowa konstrukcja (3P): Umożliwia jednoczesne odłączanie wszystkich trzech faz, co jest niezbędne w standardowych obwodach trójfazowych.
• Zaciski o podwyższonej odporności termicznej: Zapewniają bezpieczne i trwałe połączenie przewodów przy obciążeniu prądem 1 A.

Zgodność z Normami

Wyłącznik nadprądowy ABB S203-Z1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dla aparatury modułowej.

Zastosowanie

Wyłącznik ABB S203-Z1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie trójfazowych obwodów odbiorczych przed zwarciami i przeciążeniami. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej.

• Ochrona obwodów sterowania i automatyki w szafach rozdzielczych.
• Zabezpieczenie linii oświetleniowych małej mocy.
• Ochrona obwodów zasilających urządzenia elektroniczne i transformatory sterownicze.
• Element instalacji tymczasowych i rozdzielnic budowlanych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego ABB S203-Z1 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, pamiętając o obciążalności prądowej 1 A.

FAQ

• Co oznacza charakterystyka wyzwalania Z? Charakterystyka Z to szybka charakterystyka wyzwalania, przeznaczona do ochrony obwodów z urządzeniami o ograniczonym prądzie zwarciowym, np. transformatorów czy zasilaczy impulsowych. Zapewnia wyłączenie w bardzo krótkim czasie przy przekroczeniu kilkukrotności prądu znamionowego.
• Jaki jest stopień ochrony IP tego wyłącznika? Wyłącznik nadprądowy ABB S203-Z1, jako aparatura modułowa, standardowo charakteryzuje się stopniem ochrony IP20. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Montaż w rozdzielnicy jest wymagany.
• Czy wyłącznik można podłączyć przewodami o różnym przekroju? Zaciski wyłącznika dostosowane są do typowych przekrojów przewodów stosowanych w instalacjach niskiego napięcia. Szczegółowe dane dotyczące zakresu zaciskania należy sprawdzić w karcie katalogowej produktu. Zawsze dobieraj przekrój do obciążenia (1 A) oraz wymogów norm instalacyjnych.
