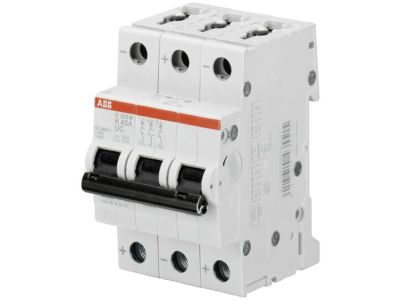

Wyłącznik nadprądowy 3P Z 16A 10kA, S203M-Z16UC | 2CDS273061R0468 ABB

Alternatywny kod produktu: 2CDS273061R0468

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Z 16A 10kA (symbol 2CDS273061R0468) to kompaktowe urządzenie z serii S 200 M UC zaprojektowane do ochrony obwodów przed zwarciami i przeciążeniami w instalacjach zarówno przemiennoprądowych (AC), jak i stałoprądowych (DC). Charakterystyka Z zapewnia szybkie reagowanie na zwarcia, chroniąc wrażliwe odbiorniki (np. elektronikę, układy sterowania). Wysoka zdolność zwarciowa 10kA gwarantuje skuteczną ochronę w sieciach o dużym natężeniu prądu zwarciowego.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, eliminując ryzyko nierównomiernego obciążenia.
• Charakterystyka Z (16A): Szybkie działanie w przypadku zwarć, chroniąc wrażliwe urządzenia elektroniczne i układy sterowania przed uszkodzeniem.
• Zdolność zwarciowa 10kA: Gwarantuje skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym, zapobiegając awariom i pożarom.
• Zgodność z AC i DC: Uniwersalne zastosowanie w instalacjach przemiennoprądowych i stałoprądowych, co zwiększa elastyczność montażu.
• Szeroka gama akcesoriów kompaktowych: Możliwość rozbudowy funkcjonalności poprzez montaż dodatkowych akcesoriów (np. wyzwalaczy, styków pomocniczych) z systemu S 200 M UC.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa i ochrony obwodów elektrycznych. Posiada certyfikację CE oraz zgodność z normami IEC 60947-2, EN 60898-1 i UL 1077, co potwierdza jego wysoką jakość i niezawodność w zastosowaniach przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy 3P Z 16A 10kA przeznaczony jest do ochrony obwodów trójfazowych w instalacjach wymagających szybkiej reakcji na zwarcia, szczególnie w środowiskach przemysłowych, komercyjnych i budowlanych.

• Ochrona układów sterowania i automatyki przemysłowej – prewencja uszkodzeń elektroniki wrażliwej na zwarcia.
• Instalacje fotowoltaiczne (AC/DC) – zabezpieczenie falowników i innych komponentów przed przeciążeniami.
• Rozdzielnice budynków biurowych i przemysłowych – kompleksowa ochrona obwodów trójfazowych.
• Maszyny i urządzenia zasilane prądem stałym (np. napędy, baterie) – ochrona przed zwarciami w obwodach DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zabezpieczając je przed mechanicznymi naprężeniami. Połączenia należy wykonać zgodnie z dokumentacją techniczną, dbając o odpowiedni moment dokręcania zacisków (zalecane wartości znajdują się w instrukcji producenta). Charakterystyka Z wymaga szczególnej uwagi przy doborze kabli o odpowiednim przekroju, aby uniknąć niepożądanego wyzwalania. Po montażu przeprowadzić testy działania wyłącznika zgodnie z procedurami bezpieczeństwa.

FAQ

• Czy wyłącznik można stosować w instalacjach fotowoltaicznych? Tak, dzięki zdolności pracy w obwodach AC i DC, nadaje się do zabezpieczania falowników i innych komponentów PV.
• Jaka jest różnica między charakterystyką Z a charakterystyką C/D? Charakterystyka Z zapewnia szybsze działanie przy zwarciach, co chroni wrażliwe urządzenia elektroniczne. Charakterystyki C i D są przeznaczone do standardowych obciążeń i silników.
• Czy wyłącznik współpracuje z akcesoriami systemu S 200 M UC? Tak, posiada pełną kompatybilność z akcesoriami kompaktowymi (np. wyzwalaczami, stykami pomocniczymi, blokadami), co pozwala na rozbudowę funkcjonalności.
