Wyłącznik nadprądowy 3P Z 15A 10kA, S203M-Z15UC | 2CDS273061R0458 ABB

Alternatywny kod produktu: 2CDS273061R0458

Opis i Kluczowe Cechy

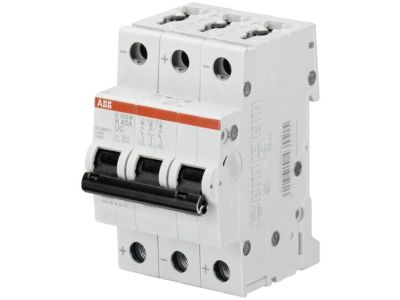

Wyłącznik nadprądowy 3-biegunowy S203M-Z15UC (symbol 2CDS273061R0458) to kompaktowe, uniwersalne urządzenie zabezpieczające obwody prądu przemiennego (AC) i stałego (DC). Charakteryzuje się wysokim znamionowym prądem wyłączalnym zwarciowego 10kA oraz znamionowym prądem ciągłym 15A, co zapewnia skuteczną ochronę instalacji elektrycznych przed przeciążeniami i zwarciami.

• 3 bieguny (3P): Zapewnia kompleksową ochronę wszystkich faz w obwodach trójfazowych, minimalizując ryzyko uszkodzeń urządzeń i pożarów.
• Znamionowy prąd ciągły 15A: Odpowiedni do zabezpieczania linii zasilających, gniazd wtykowych, układów sterowania oraz odbiorników o średnim poborze mocy.
• Znamionowy prąd wyłączalny zwarciowego 10kA: Wysoka zdolność wyłączania zwarć gwarantuje bezawaryjną ochronę nawet w instalacjach o dużym obciążeniu zwarciowym.
• Przeznaczony do AC i DC: Elastyczność zastosowania – montaż w instalacjach przemysłowych, budynkowych, maszynach oraz systemach fotowoltaicznych.
• Kompaktowa budowa: Umożliwia montaż w standardowych rozdzielnicach modułowych o szerokości 3 modułów (54 mm), oszczędzając miejsce w szafach sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych oraz lokalnych, w tym normy IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada deklarację zgodności CE i dopuszczenia do stosowania w instalacjach niskiego napięcia.

Zastosowanie

S203M-Z15UC to wszechstronne urządzenie zabezpieczające dedykowane do ochrony obwodów w instalacjach elektrycznych zarówno przemysłowych, jak i budynkowych.

• Ochrona linii zasilających trójfazowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczanie obwodów silników, pomp, wentylatorów i innych odbiorników indukcyjnych w instalacjach przemysłowych.
• Ochrona obwodów zasilających systemów fotowoltaicznych (DC) i innych układów niskonapięciowych.
• Stosowanie w rozdzielnicach modułowych jako podstawowe zabezpieczenie obwodów rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w chronionej instalacji. Urządzenie należy montować w standardowych szynach TH 35 mm w rozdzielnicach modułowych. Zaciski przyłączeniowe są przystosowane do podłączania przewodów o przekroju 25 mm² (dla AC) i 16 mm² (dla DC). Moment dokręcania śrub zaciskowych wynosi 3,5 Nm. Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju i klasie izolacji.

FAQ

• Czy wyłącznik można stosować w obwodach DC? Tak – model S203M-Z15UC jest przystosowany do pracy zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC), co czyni go uniwersalnym rozwiązaniem w instalacjach fotowoltaicznych i przemysłowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do wyłącznika? Zaciski wyłącznika pozwalają na podłączenie przewodów o przekroju do 25 mm² dla prądu AC i do 16 mm² dla prądu DC. Należy stosować przewody miedziane o odpowiedniej klasie izolacji.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – urządzenie wyposażone jest w wyzwalacz elektromagnetyczny i termiczny, który reaguje na przeciążenia i zwarcia, zapewniając szybkie odłączenie chronionego obwodu.
