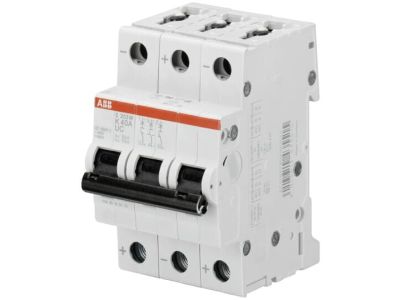

Wyłącznik nadprądowy 3P Z 10A 10kA, S203M-Z10UC | 2CDS273061R0428 ABB

Alternatywny kod produktu: 2CDS273061R0428

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-Z10UC (symbol 2CDS273061R0428) o prądzie znamionowym 10A i zdolności zwarciowej 10kA to zaawansowane urządzenie zabezpieczające obwody prądu stałego (DC) i przemiennego (AC). Charakterystyka Z zapewnia szybką reakcję na zwarcia, chroniąc instalację przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami. Wysoka trwałość mechaniczna oraz zgodność z międzynarodowymi normami gwarantują niezawodność w zastosowaniach przemysłowych i budowlanych.

• 3-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz w obwodzie trójfazowym, minimalizując ryzyko awarii spowodowanej niesymetrią obciążenia.
• Charakterystyka Z (10A): Szybka reakcja na zwarcia – chroni wrażliwe urządzenia elektroniczne i układy sterowania przed uszkodzeniami przez nadmierny prąd.
• Zdolność zwarciowa 10kA: Wbudowana zdolność wyłączania zwarciowego na poziomie 10 000 amperów – niezawodna ochrona nawet w trudnych warunkach instalacyjnych.
• Zastosowanie AC/DC: Uniwersalność – kompatybilność z instalacjami prądu przemiennego i stałego, co rozszerza zakres zastosowań (np. zasilacze UPS, systemy fotowoltaiczne).
• Wysoka trwałość mechaniczna: Solidna konstrukcja i odporność na wibracje zapewniają długotrwałą pracę w wymagających środowiskach przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami IEC 60947-2, UL 489 oraz innymi kluczowymi standardami dotyczącymi wyłączników nadprądowych. Gwarantuje to bezpieczeństwo i niezawodność w instalacjach zgodnych z normami VDE, EN i UL.

Zastosowanie

Wyłącznik S203M-Z10UC przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o podwyższonych wymaganiach bezpieczeństwa. Jego charakterystyka sprawia, że idealnie nadaje się do zabezpieczania wrażliwych urządzeń i układów sterowania.

• Ochrona obwodów zasilających układy automatyki przemysłowej i sterowania maszyn.
• Zabezpieczenie obwodów DC w systemach fotowoltaicznych i zasilaczach awaryjnych (UPS).
• Stosowanie w rozdzielnicach nn w budynkach mieszkalnych i komercyjnych do ochrony obwodów trójfazowych.
• Instalacje wymagające wysokiej niezawodności, np. w branży farmaceutycznej, chemicznej lub energetycznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu prądu (oznaczonym na wyłączniku). Przewody zasilające należy podłączyć do zacisków górnych, a obciążenie do dolnych. Moment dokręcania zacisków powinien wynosić 2 Nm (zgodnie z zaleceniami producenta – sprawdź w dokumentacji technicznej). Po montażu należy przeprowadzić próbę działania poprzez symulację zwarcia (np. test przyciskiem TEST).

FAQ

• Czym charakterystyka Z różni się od charakterystyki B lub C? Charakterystyka Z charakteryzuje się bardzo szybkim czasem zadziałania przy niewielkim nadprądzie (od 2 do 3 razy prąd znamionowy), co chroni wrażliwe urządzenia elektroniczne. Jest dedykowana do ochrony obwodów z obciążeniami o niskiej impedancji.
• Czy wyłącznik można stosować w instalacjach DC? Tak – wyłącznik S203M-Z10UC jest przeznaczony zarówno do obwodów AC, jak i DC, co czyni go uniwersalnym rozwiązaniem w systemach hybrydowych.
• Jaki jest zalecany moment dokręcania zacisków? Moment dokręcania powinien wynosić 2 Nm. Zbyt mocne lub zbyt słabe dokręcenie może prowadzić do nieprawidłowego działania lub uszkodzenia zacisków.
