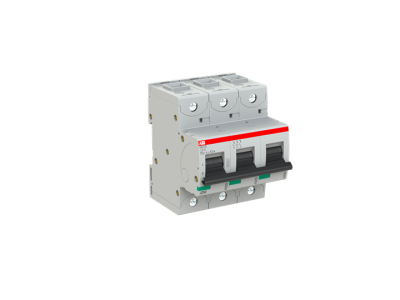

Wyłącznik nadprądowy 3P UCB 100A 50kA, S803S-UCB100 | 2CCS863001R1825 ABB

Alternatywny kod produktu: 2CCS863001R1825

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy UCB 100A (symbol 2CCS863001R1825) charakterystyki B to wysokowydajne zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany do pracy z napięciem do 250VDC, charakteryzuje się zdolnością wyłączania 50kA, co gwarantuje skuteczną ochronę obwodów nawet w warunkach wysokiego prądu zwarciowego.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę trójfazowych obwodów zasilających, eliminując ryzyko uszkodzeń spowodowanych niesymetrycznym obciążeniem.
• Charakterystyka B: Szybkie reagowanie na zwarcia i umiarkowane przeciążenia, chroniąc instalację przed uszkodzeniami termicznymi i mechanicznymi.
• Zdolność wyłączania 50kA przy 250VDC: Wysoka odporność na prądy zwarciowe – bezpieczeństwo nawet w instalacjach z dużym potencjałem zwarciowym.
• Prąd znamionowy 100A: Odpowiedni do zabezpieczania obwodów o wysokim poborze mocy, takich jak maszyny przemysłowe, układy napędowe lub duże zespoły odbiorników.
• Napięcie robocze 250VDC: Przeznaczony do pracy w instalacjach prądu stałego, w tym systemach magazynowania energii, zasilaczach UPS i aplikacjach fotowoltaicznych.

Zgodność z Normami

Wyłącznik spełnia wymogi dyrektyw unijnych oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z normami międzynarodowymi dotyczącymi zabezpieczeń nadprądowych, w tym IEC 60947-2, co zapewnia jego niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Wyłącznik nadprądowy UCB 100A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie w środowiskach przemysłowych i energetycznych.

• Zabezpieczenie trójfazowych obwodów zasilających w maszynach przemysłowych i układach napędowych.
• Ochrona instalacji fotowoltaicznych i systemów magazynowania energii o napięciu do 250VDC.
• Stosowanie w zasilaczach UPS i innych aplikacjach wymagających niezawodnego zabezpieczenia DC.
• Ochrona obwodów w rozdzielnicach przemysłowych i instalacjach energetycznych o wysokim prądzie zwarciowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi aparatami. Połączenia należy wykonywać przewodami o odpowiednim przekroju, dobranym do prądu znamionowego wyłącznika (100A). Po montażu należy przeprowadzić testy funkcjonowania, weryfikując prawidłowe działanie mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik nadaje się do instalacji AC? Nie – wyłącznik UCB 100A jest przeznaczony wyłącznie do pracy z napięciem stałym 250VDC. Do zabezpieczania obwodów AC należy stosować odpowiednie wyłączniki nadprądowe charakterystyki B przeznaczone do prądu przemiennego.
• Jaką rolę pełni charakterystyka B? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia o niewielkim przeciążeniu (3-5-krotność prądu znamionowego) oraz umiarkowane przeciążenia (5-10-krotność prądu znamionowego). Jest to rozwiązanie pośrednie pomiędzy charakterystyką A (wrażliwą na niewielkie przeciążenia) a charakterystyką C (przeznaczoną do silników i układów o wysokich prądach rozruchowych).
• Jak dobrać przewód do wyłącznika 100A? Przewód powinien mieć przekrój odpowiedni do prądu znamionowego wyłącznika (100A), uwzględniając warunki układania (np. w rurze, na powietrzu) oraz materiał żyły (miedź). Dokładny dobór należy przeprowadzić zgodnie z normą PN-HD 60364-5-52 lub tabelami doboru przewodów producenta.
