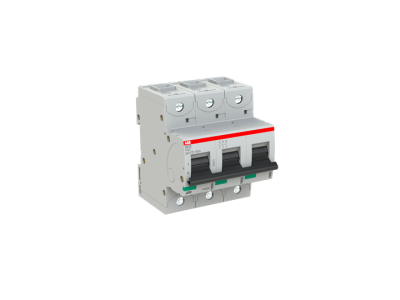

Wyłącznik nadprądowy 3P KM 40A 50kA, S803S-KM40 | 2CCS863001R0556 ABB

Alternatywny kod produktu: 2CCS863001R0556

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy KM (symbol 2CCS863001R0556) o prądzie znamionowym 40A i zdolności wyłączania 50kA to kluczowy element zabezpieczenia instalacji elektrycznych. Charakterystyka typu S zapewnia selektywność działania z innymi zabezpieczeniami, minimalizując ryzyko nieplanowanych wyłączeń. Przeznaczony do pracy w obwodach trójfazowych 400V AC zasilających maszyny, silniki lub rozdzielnice przemysłowe.

• 3-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich trzech faz instalacji, eliminując ryzyko asymetrii obciążenia.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczenia linii zasilających o średnim obciążeniu, np. obwodów gniazdowych w warsztatach lub zasilania maszyn.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami spowodowanymi prądami zwarciowymi.
• Charakterystyka typu S: Opóźnienie reakcji na przeciążenia, co pozwala na działanie tylko w przypadku rzeczywistego zagrożenia zwarciowego, zwiększając niezawodność systemu.
• Napięcie robocze 400V AC: Przeznaczony do pracy w instalacjach trójfazowych powszechnie stosowanych w przemyśle i budownictwie.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz posiada certyfikację CE. Został zaprojektowany zgodnie z europejskimi standardami dotyczącymi bezpieczeństwa i niezawodności aparatury łączeniowej.

Zastosowanie

Wyłącznik nadprądowy 3P KM 40A znajduje zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia przed przeciążeniami i zwarciami w obwodach trójfazowych.

• Ochrona linii zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie obwodów gniazdowych w warsztatach i halach produkcyjnych.
• Instalacje rozdzielcze w budynkach użyteczności publicznej (biura, szkoły, szpitale).
• Układy automatyki i sterowania w obiektach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej części instalacji. Wyłącznik należy zamontować na szynie DIN zgodnie z zaleceniami producenta (szczegóły w dokumentacji technicznej). Należy zapewnić odpowiednie odstępy między sąsiednimi aparatami, aby zapewnić swobodny przepływ powietrza i odprowadzanie ciepła. Przewody zasilające należy podłączyć zgodnie z oznaczeniami na wyłączniku (L1, L2, L3, N). Po montażu należy przeprowadzić test działania – symulację zwarcia w celu weryfikacji poprawności działania mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik charakterystyki S nadaje się do ochrony silników elektrycznych? Tak, charakterystyka typu S (selektywna) jest dedykowana do zabezpieczania silników i maszyn, gdzie wymagana jest selektywność działania z innymi zabezpieczeniami instalacji.
• Jaki jest zakres temperatur pracy wyłącznika? Znamionowy zakres temperatur pracy nie został podany w danych produktu – zaleca się stosowanie zgodnie z warunkami określonymi w normie PN-EN 60947-2.
• Czy wyłącznik można stosować w instalacjach 230V? Wyłącznik jest przeznaczony do pracy w układach trójfazowych 400V AC. Do instalacji 230V należy stosować odpowiednie wyłączniki jednofazowe.
