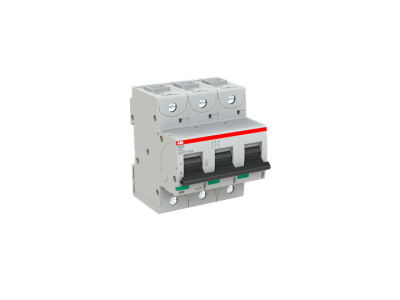

Wyłącznik nadprądowy 3P KM 32A 50kA, S803S-KM32 | 2CCS863001R0536 ABB

Alternatywny kod produktu: 2CCS863001R0536

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-KM32 (symbol 2CCS863001R0536) o prądzie znamionowym 32A i charakterystyce C to wysokowydajne zabezpieczenie instalacji elektrycznej przed zwarciami i przeciążeniami. Zaprojektowany do pracy w obwodach trójfazowych 400V AC, zapewnia skuteczną ochronę kabli, przewodów i odbiorników przed uszkodzeniami wynikającymi z przetężenia. Wysoka zdolność wyłączania 50kA gwarantuje bezawaryjną pracę nawet w ciężkich warunkach zwarciowych.

• Trójfazowa ochrona 3P: Zabezpiecza wszystkie trzy przewody fazowe w instalacjach trójfazowych, minimalizując ryzyko awarii spowodowanych niesymetrycznym obciążeniem.
• Charakterystyka C: Szybkie reagowanie w przypadku zwarć i umiarkowanych przeciążeń – odpowiednia do zabezpieczenia obwodów z odbiornikami o typowym charakterze obciążenia (np. silniki, oświetlenie).
• Znamionowy prąd 32A: Standardowe rozwiązanie do ochrony obwodów o średnim obciążeniu, takich jak gniazda wtykowe, linie zasilające maszyny lub rozdzielnice budynków.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – gwarantuje pewne działanie nawet w przypadku zwarć o dużym prądzie, chroniąc instalację przed zniszczeniem.
• Napięcie robocze 400V AC: Przeznaczony do pracy w sieciach trójfazowych o napięciu fazowym 230V i międzyfazowym 400V, zgodnie z europejskim standardem napięcia zasilającego.

Zgodność z Normami

Wyłącznik S803S-KM32 spełnia wymagania norm europejskich i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami PN-EN 60898-1 (wyłączniki nadprądowe do instalacji domowych i podobnych) oraz PN-EN 60947-2 (wyłączniki do zastosowań przemysłowych). Zapewnia ochronę przeciwporażeniową i przeciwpożarową zgodnie z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S803S-KM32 znajduje szerokie zastosowanie w instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Ochrona linii zasilających maszyn i urządzeń w halach produkcyjnych.
• Zabezpieczenie obwodów gniazd wtykowych w budynkach biurowych i przemysłowych.
• Ochrona instalacji oświetleniowych w budynkach użyteczności publicznej i przemysłowych.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest trójfazowa ochrona przeciwzwarciowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynę DIN w rozdzielnicy, zgodnie z kierunkiem wskazanym na obudowie. Przewody należy podłączyć do odpowiednich zacisków (L1, L2, L3 dla faz oraz N i PE dla neutralnego i ochronnego), dokręcając je z zalecanym momentem siły. Po podłączeniu należy przeprowadzić test działania – symulację zwarcia lub przeciążenia – aby upewnić się o poprawnym działaniu mechanizmu wyzwalającego. Regularne przeglądy i testy wyłącznika zgodnie z wymaganiami normy PN-EN 60898-1 są zalecane.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka C oznacza, że wyzwalanie następuje w zakresie 5-10 krotności prądu znamionowego (5-10In), co zapewnia szybką reakcję na zwarcia i umiarkowane przeciążenia.
• Czy wyłącznik może być stosowany w obwodach jednofazowych? Nie – wyłącznik 3-biegunowy S803S-KM32 przeznaczony jest wyłącznie do ochrony obwodów trójfazowych. Do ochrony obwodów jednofazowych należy stosować odpowiednie wyłączniki 1P lub 1P+N.
• Jaką rolę pełni zdolność wyłączania 50kA? Zdolność wyłączania 50kA określa maksymalny prąd zwarciowy, przy którym wyłącznik jest w stanie bezpiecznie przerwać obwód. Wyższa wartość oznacza większą odporność na zwarcia i mniejsze ryzyko uszkodzenia instalacji.
