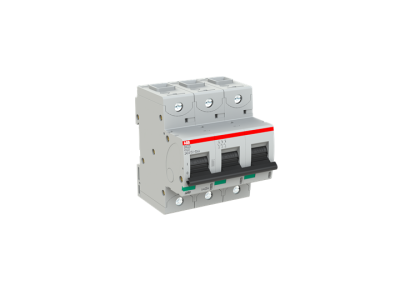

Wyłącznik nadprądowy 3P KM 25A 50kA, S803S-KM25 | 2CCS863001R0516 ABB

Alternatywny kod produktu: 2CCS863001R0516

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy KM (symbol 2CCS863001R0516) o prądzie znamionowym 25A i zdolności wyłączania 50kA to kluczowy element zabezpieczenia instalacji elektrycznych przed przeciążeniami i zwarciami. Charakterystyka S zapewnia selektywność działania oraz ochronę obwodów o zróżnicowanym poborze mocy. Przeznaczony do instalacji trójfazowych 400V AC w układach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach niskiego napięcia.

• Prąd znamionowy 25A: Zapewnia ochronę obwodów o mocy do 17,3 kW przy 400V AC, odpowiedni dla zasilania silników, maszyn lub rozdzielnic podrzędnych.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje niezawodne działanie nawet w ekstremalnych warunkach zwarciowych.
• Charakterystyka S: Opóźnione działanie w przypadku przeciążeń, co pozwala na selektywną współpracę z innymi zabezpieczeniami w instalacji.
• 3-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych – odcinanie wszystkich trzech faz w przypadku zwarcia lub przeciążenia.
• Napięcie robocze 400V AC: Przeznaczony do instalacji przemysłowych i budynków wyposażonych w zasilanie trójfazowe.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz dyrektyw Unii Europejskiej dotyczących aparatury niskiego napięcia. Posiada oznakowanie CE oraz deklarację zgodności z normami międzynarodowymi.

Zastosowanie

Wyłącznik nadprądowy 3P KM 25A 50kA znajduje zastosowanie w ochronie obwodów trójfazowych, zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Ochrona silników elektrycznych i maszyn przemysłowych przed przeciążeniami i zwarciami.
• Zabezpieczenie rozdzielnic niskiego napięcia w budynkach użyteczności publicznej i biurowcach.
• Stosowanie w układach zasilania awaryjnego (np. agregaty prądotwórcze, UPS) wymagających wysokiej zdolności wyłączania.
• Instalacje w obiektach o podwyższonym ryzyku zwarć (hale magazynowe, zakłady produkcyjne).

Wskazówki Montażowe

Montaż i uruchomienie wyłącznika powinno być przeprowadzone przez wykwalifikowany personel SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami (min. 5 mm). Połączenia należy wykonać przewodami o odpowiednim przekroju, zgodnie z normą PN-IEC 60364-5-52. Dokręcenie śrub należy przeprowadzić z zalecanym momentem (szczegóły w dokumentacji producenta). Po montażu przeprowadzić testy działania (wymuszone zadziałanie przyciskiem TEST).

FAQ

• Czy wyłącznik ma wyzwalacz termiczny i elektromagnetyczny? Tak, wyposażony jest w wyzwalacz termiczny (przeciążeniowy) i elektromagnetyczny (zwarciowy), zapewniające kompleksową ochronę.
• Jaki jest zakres temperatur pracy? Zakres temperatur pracy wynosi od -25°C do +55°C, co umożliwia stosowanie w większości środowisk przemysłowych.
• Czy wyłącznik jest kompatybilny z innymi aparatami modułowymi? Tak, zaprojektowany do montażu na szynie DIN o szerokości 35 mm, kompatybilny z innymi wyłącznikami nadprądowymi, stycznikami i przekaźnikami.
