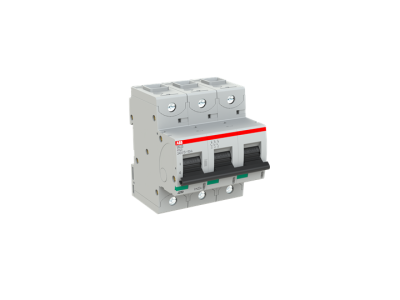

Wyłącznik nadprądowy 3P KM 20A 50kA, S803S-KM20 | 2CCS863001R0486 ABB

Alternatywny kod produktu: 2CCS863001R0486

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy KM (symbol 2CCS863001R0486) o prądzie znamionowym 20A to wysokowydajne zabezpieczenie obwodów przed zwarciem i przeciążeniem. Charakterystyka C zapewnia szybkie działanie przy prądach zwarciowych do 50kA, chroniąc instalację oraz podłączone urządzenia. Zaprojektowany do pracy w sieciach 400V AC, idealny do zastosowań w układach trójfazowych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w obwodzie trójfazowym, eliminując ryzyko awarii spowodowanej asymetrią obciążenia.
• Prąd znamionowy 20A: Dobór do obwodów o obciążeniu do 20A – odpowiedni do zasilania maszyn, silników średniej mocy lub rozdzielnic budowlanych.
• Charakterystyka C: Szybkie działanie przy zwarciach (5 do 10-krotność prądu znamionowego), skuteczna ochrona kabli i odbiorników przed uszkodzeniem termicznym.
• Wyłączalność zwarciowa 50kA: Odporność na zwarcia o maksymalnej wartości 50kA – gwarancja bezawaryjnej pracy nawet w trudnych warunkach instalacyjnych.
• Napięcie robocze 400V AC: Kompatybilność z sieciami trójfazowymi o napięciu fazowym 230V i międzyfazowym 400V.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznaczenie CE oraz certyfikaty potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 3P KM 20A znajduje zastosowanie w instalacjach przemysłowych, budowlanych oraz rozdzielnicach, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających silniki trójfazowe o mocy do 7,5 kW (przy 400V).
• Zabezpieczenie gałęzi rozdzielnic budowlanych i przemysłowych.
• Ochrona linii zasilających odbiorniki o charakterze indukcyjnym (np. klimatyzatory, pompy).
• Stosowanie w układach wymagających selektywnego wyłączania – współpraca z innymi aparatami zabezpieczającymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed instalacją należy upewnić się, że napięcie w instalacji zostało odłączone. Wyłącznik należy zamontować na szynie DIN (35mm) w rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Przekroje przewodów zasilających i odbiorczych należy dobrać zgodnie z normami oraz obciążalnością prądową kabli. Po montażu konieczne jest przeprowadzenie testów działania mechanizmu oraz sprawdzenie poprawności współpracy z innymi aparatami zabezpieczającymi.

FAQ

• Jaka jest charakterystyka zwarciowa wyłącznika? Charakterystyka C oznacza, że wyłącznik działa przy prądach zwarciowych w zakresie 5 do 10-krotności prądu znamionowego (100A–200A).
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak – wyłącznik jest przystosowany do montażu na standardowej szynie DIN o szerokości 35mm.
• Jakie jest maksymalne napięcie robocze wyłącznika? Maksymalne napięcie robocze wynosi 400V AC (międzyfazowe), co odpowiada standardom sieci trójfazowych.
