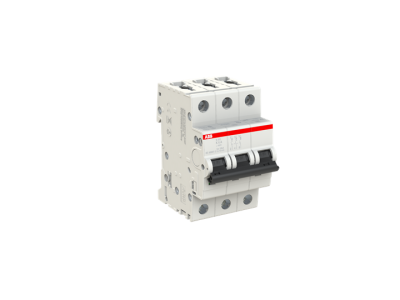

Wyłącznik nadprądowy 3P K 6A 6kA, S203-K6 | 2CDS253001R0377 ABB

Alternatywny kod produktu: 2CDS253001R0377

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-K6 (symbol 2CDS253001R0377) o prądzie znamionowym 6A i zdolności zwarciowej 6kA zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Charakterystyka K (do 8xIn) sprawdza się w obwodach z silnymi prądami rozruchowymi, np. w instalacjach przemysłowych z silnikami czy transformatorami. Płytka naciskowa ułatwia szybki montaż i demontaż, a opatentowany zacisk łączący gwarantuje pewny kontakt elektryczny.

• 3-biegunowa konstrukcja: Ochrona wszystkich faz zasilających w obwodach trójfazowych – niezbędny element w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Charakterystyka K (6x do 8x prądu znamionowego): Idealny do zabezpieczania obwodów z silnymi prądami rozruchowymi (silniki, transformatory, układy tyrystorowe).
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę w sieciach o napięciu do 400V przy zwarciach o prądzie do 6kA.
• Przekroje przewodów do 35 mm²: Bezpośrednie podłączenie grubszych przewodów bez konieczności stosowania dodatkowych końcówek.
• Płytka naciskowa i opatentowany zacisk: Ułatwiają montaż, zapewniają trwały kontakt i redukują ryzyko obluzowania przewodów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących wyłączników nadprądowych (EN 60898-1, EN 60947-2) oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach zgodnych z normami międzynarodowymi.

Zastosowanie

Wyłącznik S203-K6 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami z uwzględnieniem charakterystyki K.

• Ochrona obwodów zasilających silniki indukcyjne, transformatory i układy tyrystorowe.
• Stosowanie w rozdzielnicach głównych i pomocniczych w budynkach przemysłowych i biurowych.
• Zabezpieczanie linii zasilających w instalacjach wentylacyjnych, klimatyzacyjnych i pompowych.
• Aplikacje w układach automatyki przemysłowej i systemach sterowania.

Wskazówki Montażowe

Montaż należy przeprowadzić wyłącznie po odłączeniu napięcia w obwodzie. Wyłącznik montować na szynie DIN 35mm, upewniając się o prawidłowym położeniu zacisków fazowych. Przewody podłączać zgodnie z oznaczeniami L1, L2, L3, N (jeśli dotyczy) i PE, dokręcając je momentem zgodnym z zaleceniami producenta (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić próbę działania poprzez kilkukrotne załączenie i wyłączenie. Regularnie sprawdzać stan zacisków i połączeń.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka K? Charakterystyka K (6x do 8x prądu znamionowego) przeznaczona jest do zabezpieczania obwodów z dużymi prądami rozruchowymi, takich jak silniki, transformatory czy układy tyrystorowe, gdzie wymagana jest szybka reakcja na zwarcia, ale jednocześnie tolerancja na krótkotrwałe szczyty prądowe.
• Czy wyłącznik można stosować w obwodach jednofazowych? Nie – konstrukcja 3-biegunowa przeznaczona jest wyłącznie do zabezpieczania obwodów trójfazowych. Dla obwodów jednofazowych należy wybrać odpowiedni model 1-biegunowy.
• Jaki jest maksymalny przekrój przewodu, który można bezpośrednio podłączyć? Wyłącznik umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm² za pomocą standardowego zacisku przyłączeniowego.
