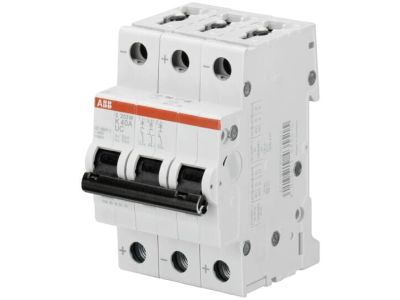

Wyłącznik nadprądowy 3P K 4A 10kA, S203M-K4UC | 2CDS273061R0337 ABB

Alternatywny kod produktu: 2CDS273061R0337

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-K4UC (symbol 2CDS273061R0337) o charakterystyce K i prądzie znamionowym 4A to wysokowydajny element zabezpieczający instalacje prądu stałego (DC) i przemiennego (AC). Charakteryzuje się wysoką zdolnością wyłączania zwarciowego 10kA oraz modułową budową, co ułatwia montaż w rozdzielnicach. Wysoka niezawodność i zgodność z międzynarodowymi normami zapewniają bezpieczeństwo eksploatacji.

• Charakterystyka K: Szybkie działanie przy zwarciach, ochrona obwodów o charakterze indukcyjnym (silniki, transformatory) oraz obwodów z urządzeniami elektronicznymi wrażliwymi na przeciążenia.
• Prąd znamionowy 4A: Precyzyjne zabezpieczenie obwodów o niskim i średnim obciążeniu, np. w instalacjach oświetleniowych, układach automatyki lub zasilaniu urządzeń elektronicznych.
• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• 3-biegunowa konstrukcja: Ochrona wszystkich faz w obwodzie trójfazowym, zapobiegająca asymetrii obciążenia.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły (np. styczniki, wyzwalacze) w ramach systemu kompaktowego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych, w tym IEC 60947-2, EN 60898-1 oraz UL 489. Posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S203M-K4UC przeznaczony jest do zabezpieczania obwodów prądu stałego i przemiennego w instalacjach, gdzie wymagana jest wysoka niezawodność i szybkie działanie.

• Ochrona obwodów zasilających urządzenia elektroniczne wrażliwe na przeciążenia (np. sterowniki PLC, zasilacze impulsowe).
• Zabezpieczenie obwodów oświetleniowych w budynkach komercyjnych i przemysłowych.
• Ochrona silników i układów napędowych w maszynach przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych (DC) i układach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi urządzeniami (zgodnie z dokumentacją techniczną). Przewody zasilające należy podłączyć do zacisków oznaczonych odpowiednimi symbolami (L1, L2, L3 dla faz oraz N dla neutralnego w przypadku obwodów AC). Dokręcić połączenia z zalecanym momentem siły (szczegóły w dokumentacji producenta). Po zakończeniu montażu przeprowadzić testy działania – sprawdzić prawidłowe działanie mechanizmu wyzwalającego poprzez symulację zwarcia.

FAQ

• Czy wyłącznik S203M-K4UC nadaje się do instalacji fotowoltaicznych? Tak, charakterystyka K oraz wysoka zdolność zwarciowa 10kA sprawiają, że jest odpowiedni do zabezpieczania obwodów DC w instalacjach fotowoltaicznych.
• Jaka jest różnica między charakterystyką K a B lub C? Charakterystyka K charakteryzuje się szybkim działaniem przy zwarciach i przeciążeniach, co czyni ją odpowiednią dla obwodów z urządzeniami indukcyjnymi i elektronicznymi. Charakterystyki B i C są wolniejsze i stosowane dla obwodów o mniejszych obciążeniach.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, model 3-biegunowy (3P) przeznaczony jest do zabezpieczania wszystkich trzech faz w obwodzie trójfazowym, zapobiegając asymetrii obciążenia.
