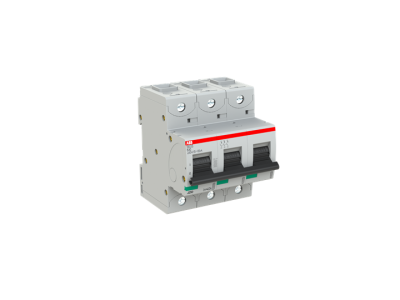

Wyłącznik nadprądowy 3P K 40A 50kA, S803S-K40 | 2CCS863001R0557 ABB

Alternatywny kod produktu: 2CCS863001R0557

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-K40 (symbol 2CCS863001R0557) o prądzie znamionowym 40A i charakterystyce K to zaawansowane zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe dla instalacji elektrycznych. Wysoka zdolność wyłączania 50kA przy napięciu 240/415V gwarantuje skuteczną ochronę nawet w przypadku silnych zwarć. Mechanizmy termiczne i elektromechaniczne zapewniają precyzyjną reakcję na zakłócenia, co minimalizuje ryzyko uszkodzeń urządzeń i pożarów.

• Charakterystyka K: Szybka reakcja na zwarcia i prądy udarowe – idealne zabezpieczenie dla obwodów z silnikami, transformatorami lub odbiornikami o dużych prądach rozruchowych.
• 3-biegunowa konstrukcja: Pełna ochrona układów trójfazowych, zapobiega awariom wynikającym z asymetrii obciążenia.
• Zdolność wyłączania 50kA: Zapewnia niezawodną ochronę nawet w sieciach o wysokiej mocy zwarciowej, spełniając wymogi norm bezpieczeństwa.
• Zacisk klatkowy: Stabilne i pewne połączenie przewodów, redukujące ryzyko wystąpienia luzów i przegrzewania się styków.
• Zgodność z IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdza wysoką jakość i bezpieczeństwo eksploatacji w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik S803S-K40 jest zgodny z międzynarodowymi normami IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE i spełnia wymogi dotyczące bezpieczeństwa przeciwpożarowego oraz ochrony przeciwzwarciowej.

Zastosowanie

Wyłącznik nadprądowy 3P K 40A przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o różnych stopniach skomplikowania.

• Ochrona obwodów zasilających silniki elektryczne, transformatory lub urządzenia o wysokich prądach rozruchowych.
• Zabezpieczenie instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych przed skutkami zwarć i przeciążeń.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, jako element systemu selektywnej ochrony przeciwzwarciowej.
• Zastosowanie w układach zasilania gwarantowanego (UPS), generatorach awaryjnych oraz innych krytycznych obwodach energetycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie należy zamontować w odpowiedniej rozdzielnicy, zgodnie z wymiarami i schematami producenta. Zaciski klatkowe wymagają dokręcenia z zalecanym momentem siły (szczegóły w dokumentacji technicznej). Po zamontowaniu należy przeprowadzić test funkcjonalny, sprawdzając działanie mechanizmu wyzwalającego. Regularne przeglądy stanu styków i mechanizmu przyczyniają się do długotrwałej niezawodności pracy.

FAQ

• Jaka jest różnica między charakterystyką K a charakterystyką B lub C? Charakterystyka K reaguje szybciej na prądy udarowe i zwarcia, co czyni ją idealną do ochrony obwodów z odbiornikami indukcyjnymi (np. silniki, transformatory). Charakterystyki B i C są bardziej odpowiednie dla obwodów o mniejszych prądach rozruchowych.
• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, S803S-K40 jest przystosowany do pracy zarówno w układach prądu przemiennego (AC), jak i stałego (DC) do napięć 400/690 V.
• Jakie akcesoria są dostępne do tego wyłącznika? W ofercie dostępne są m.in. styczniki, blokady mechaniczne, dodatkowe styki pomocnicze i napędy zdalnego sterowania, które rozszerzają funkcjonalność urządzenia.
