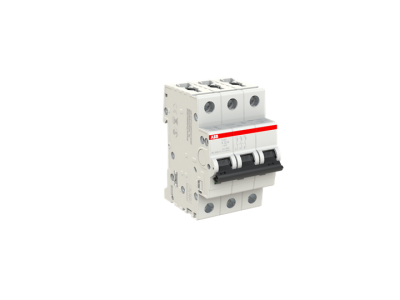

Wyłącznik nadprądowy 3P K 32A 6kA, S203-K32 | 2CDS253001R0537 ABB

Alternatywny kod produktu: 2CDS253001R0537

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-fazowy 3P (symbol 2CDS253001R0537) o prądzie znamionowym 32A i zdolności zwarciowej 6kA to urządzenie z serii S200 przeznaczone do ochrony obwodów przed skutkami przeciążeń i zwarć. Charakterystyka K zapewnia selektywność działania, chroniąc wrażliwe odbiorniki (np. silniki, transformatory) przed zwarciami o charakterze impulsowym. Przewody o przekroju do 35 mm² mogą być podłączane bezpośrednio za pomocą wbudowanego zacisku przyłączeniowego z płytką naciskową, ułatwiającej montaż i zapewniającej pewny kontakt elektryczny.

• Charakterystyka K: Zapewnia szybkie odłączenie w przypadku zwarć impulsowych, chroniąc wrażliwe odbiorniki (np. silniki indukcyjne, układy elektroniczne) przed uszkodzeniem.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji i długą żywotność urządzenia.
• Przekrój przewodów do 35 mm²: Bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych złącz – oszczędność czasu i miejsca w szafie rozdzielczej.
• Opatentowany zacisk z płytką naciskową: Ułatwia montaż, zapewnia stabilny kontakt elektryczny i redukuje ryzyko poluzowania się przewodu podczas eksploatacji.
• Montaż na szynie DIN: Szybki i pewny montaż, kompatybilny z większością standardowych szaf rozdzielczych i paneli sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, oraz posiada certyfikację CE. Seria S200 jest zatwierdzona do stosowania na całym świecie, co potwierdzają liczne aprobaty i deklaracje zgodności.

Zastosowanie

Wyłącznik 3P K 32A 6kA S203-K32 przeznaczony jest do ochrony obwodów 3-fazowych w instalacjach przemysłowych, budynkowych i energetycznych, gdzie wymagana jest wysoka selektywność działania.

• Ochrona silników i układów napędowych – charakterystyka K reaguje na zwarcia impulsowe typowe dla pracy silników.
• Zabezpieczenie linii zasilających odbiorniki o dużej mocy (np. piece, agregaty chłodnicze).
• Stosowanie w rozdzielnicach budynkowych do ochrony obwodów gniazd wtykowych i oświetlenia w obiektach komercyjnych i przemysłowych.
• Instalacje solarne i fotowoltaiczne – ochrona falowników i akumulatorów przed przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować na szynie DIN w pozycji pionowej, zgodnie ze strzałką kierunku montażu umieszczoną na obudowie. Przewody podłączać do zacisków górnych (zasilanie) i dolnych (odbiornik), używając odpowiedniego momentu dokręcania (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test działania poprzez symulację zwarcia. Regularnie sprawdzać stan zacisków i nie dopuszczać do nadmiernego nagrzewania się urządzenia.

FAQ

• Czy wyłącznik nadaje się do ochrony silników? Tak – charakterystyka K jest dedykowana do ochrony silników indukcyjnych, transformatorów oraz innych odbiorników o charakterze indukcyjnym, gdzie pojawiają się zwarcia impulsowe.
• Jaki jest minimalny i maksymalny przekrój przewodu, który można podłączyć? Wyłącznik pozwala na podłączenie przewodów o przekroju od 0,75 mm² do 35 mm². Dokładne parametry zacisku znajdują się w dokumentacji technicznej produktu.
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak – urządzenie wyposażone jest w zielony wskaźnik „ON” (załączony) i czerwony wskaźnik „TRIP” (zadziałanie), ułatwiające diagnostykę stanu wyłącznika.
