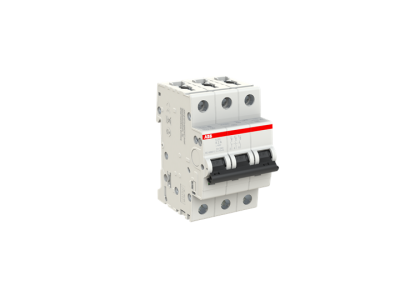

Wyłącznik nadprądowy 3P K 2A 6kA, S203-K2 | 2CDS253001R0277 ABB

Alternatywny kod produktu: 2CDS253001R0277

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S203-K2 (indeks 2CDS253001R0277) to trójbiegunowy wyłącznik instalacyjny o prądzie znamionowym 2 A i zdolności zwarciowej 6 kA. Charakterystyka wyzwalania K została zaprojektowana z myślą o ochronie obwodów, w których występują obciążenia indukcyjne (np. silniki, transformatory) oraz impulsy załączające o podwyższonym prądzie. Urządzenie należy do serii S200 o wytrzymałości zwarciowej 6 kA, co zapewnia skuteczną ochronę w typowych instalacjach rozdzielczych.

• Prąd znamionowy 2 A: gwarantuje precyzyjne zabezpieczenie obwodów o małym obciążeniu, takich jak sterowanie, sygnalizacja czy oświetlenie, bez ryzyka zbędnych wyłączeń.
• Charakterystyka K (10–14 × In): umożliwia pracę z obciążeniami o wysokim prądzie rozruchowym (np. silniki, cewki styczników), minimalizując ryzyko nieprawidłowego zadziałania przy zachowaniu pełnej ochrony.
• Zdolność zwarciowa 6 kA: zapewnia pewne wyłączenie zwarć o dużym prądzie, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym.
• Konstrukcja 3-biegunowa: umożliwia jednoczesne odłączenie trzech faz, co jest wymagane w trójfazowych obwodach odbiorczych (np. silniki, piece, rozdzielnice).
• Kompatybilność z szyną TH35 (DIN): szybki i stabilny montaż w rozdzielnicach bez użycia narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy S203-K2 spełnia wymagania europejskich norm dotyczących wyłączników instalacyjnych oraz posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi, co gwarantuje bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce K i prądowi 2 A wyłącznik sprawdza się w obwodach, gdzie występują umiarkowane przeciążenia oraz wysokie prądy rozruchowe. Idealnie nadaje się do zabezpieczania:

• sterowania stycznikami, przekaźnikami i układami PLC w szafach automatyki,
• obwodów sygnalizacyjnych i oświetlenia awaryjnego o małej mocy,
• cewek elektrozaworów i małych silników wentylatorów,
• rozdzielnic w budynkach użyteczności publicznej oraz obiektach przemysłowych, gdzie wymagane jest zabezpieczenie 3-fazowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie znajduje się pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z prądem obciążenia oraz wymaganiami norm. Moment dokręcania zacisków należy stosować według dokumentacji producenta. Po montażu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Jakie obciążenia najlepiej zabezpiecza charakterystyka K? Charakterystyka K (wyzwalanie przy 10–14-krotności prądu znamionowego) jest przeznaczona do obwodów z obciążeniami indukcyjnymi, takimi jak silniki, transformatory czy cewki styczników, gdzie występują wysokie prądy rozruchowe.
• Jaki jest stopień ochrony wyłącznika? Standardowo wyłączniki nadprądowe montowane w rozdzielnicach posiadają stopień ochrony IP20 w obudowie otwartej. Po zabudowie w rozdzielnicy stopień ochrony zależy od szczelności rozdzielnicy. Producent nie podaje wyższego IP dla samego wyłącznika.
• Czy wyłącznik nadaje się do zabezpieczenia obwodów jednofazowych? Model 3P (3-biegunowy) jest przeznaczony do obwodów trójfazowych. Do zabezpieczenia obwodu jednofazowego należy stosować wyłącznik 1-biegunowy (np. S201) o odpowiedniej charakterystyce i prądzie.
