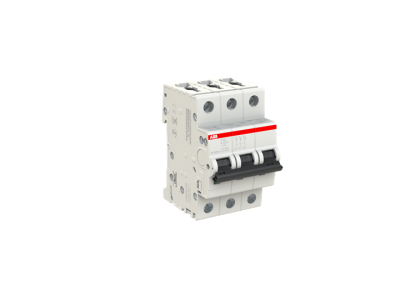

Wyłącznik nadprądowy 3P K 25A 6kA, S203-K25 | 2CDS253001R0517 ABB

Alternatywny kod produktu: 2CDS253001R0517

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-K25 (symbol 2CDS253001R0517) o prądzie znamionowym 25A i zdolności wyłączania 6kA to kluczowy element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Charakterystyka K zapewnia szybką reakcję na zwarcia typu K (urządzenia półprzewodnikowe, transformatory), łącząc ochronę z niezawodnością działania. Płytka naciskowa ułatwia bezpieczny montaż, a otwór przyłączowy nad szyną fazową poprawia widoczność podczas okablowania.

• 3-biegunowa ochrona: Zapewnia kompleksową ochronę wszystkich faz w układzie 3-fazowym, minimalizując ryzyko awarii spowodowanej przeciążeniem.
• Charakterystyka K 25A 6kA: Szybka reakcja na zwarcia (6kA) i ochrona urządzeń o wysokim prądzie rozruchowym (np. silników, transformatorów) – idealny do układów z półprzewodnikami.
• Bezpośrednie podłączenie przewodów do 35 mm²: Umożliwia montaż grubszych przewodów bez konieczności stosowania dodatkowych złącz, co przyspiesza instalację.
• Płytka naciskowa do zacisku: Ułatwia precyzyjne i bezpieczne podłączanie przewodów, redukując ryzyko nieprawidłowego montażu.
• Otwór przyłączowy nad szyną fazową: Poprawia widoczność podczas okablowania, ułatwiając identyfikację punktów podłączenia i minimalizując błędy montażowe.

Zgodność z Normami

Wyłącznik spełnia międzynarodowe standardy bezpieczeństwa, posiada certyfikację CE i jest zgodny z normami IEC 60947-2 oraz UL 1077. Zatwierdzenia globalne (m.in. VDE, UL) potwierdzają jego przydatność w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S203-K25 przeznaczony jest do ochrony obwodów 3-fazowych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach energetycznych.

• Ochrona układów zasilania maszyn i urządzeń o wysokim prądzie rozruchowym (np. silniki, transformatory, układy napędowe).
• Zabezpieczanie obwodów z półprzewodnikami (falowniki, zasilacze impulsowe).
• Stosowanie w rozdzielnicach budynkowych jako element układu selektywnej ochrony przeciwporażeniowej.
• Instalacje przemysłowe wymagające niezawodnej ochrony przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wyłącznik należy zamontować na szynie DIN 35 mm, upewniając się, że zaciski są prawidłowo dokręcone (zgodnie z momentem dokręcania podanym w dokumentacji). Przewody o przekroju do 35 mm² podłączać bezpośrednio, zachowując odpowiedni odstęp między fazami. Po montażu konieczne jest przeprowadzenie próby działania (test zwarcia i przeciążenia) w celu weryfikacji poprawności instalacji.

FAQ

• Czy wyłącznik S203-K25 nadaje się do ochrony silników elektrycznych? Tak, charakterystyka K jest dedykowana do zabezpieczania urządzeń o wysokim prądzie rozruchowym, takich jak silniki, transformatory i układy z półprzewodnikami.
• Jaki jest maksymalny przekrój przewodu podłączanego bezpośrednio? Przewody o przekroju do 35 mm² mogą być podłączane bezpośrednio do zacisków wyłącznika bez stosowania dodatkowych złącz.
• Czy wyłącznik posiada funkcję selektywności? Tak, dzięki charakterystyce K i odpowiedniej koordynacji z innymi zabezpieczeniami, wyłącznik ten może być stosowany w układach selektywnej ochrony przeciwporażeniowej.
