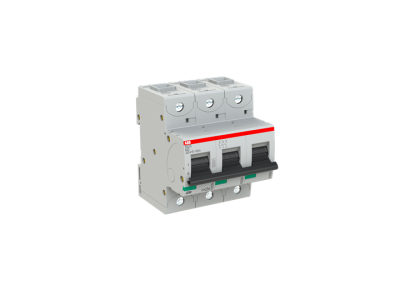

Wyłącznik nadprądowy 3P K 25A 50kA, S803S-K25 | 2CCS863001R0517 ABB

Alternatywny kod produktu: 2CCS863001R0517

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy K 25A (symbol 2CCS863001R0517) z charakterystyką K to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed przeciążeniami i zwarciami. Posiada zacisk klatkowy ułatwiający montaż przewodów oraz maksymalną zdolność wyłączania 50kA przy napięciu 240/415V. Zaprojektowany do pracy w szerokim zakresie napięć (do 400/690V AC i prądzie stałym), zapewnia wszechstronną ochronę w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – idealne dla obwodów z silnikami, transformatorami lub odbiornikami o dużym prądzie rozruchowym.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o większych przekrojach, redukując ryzyko poluzowania się połączenia.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia zapewnia ciągłą ochronę instalacji nawet w trudnych warunkach zwarciowych.
• Praca w napięciu 400/690V AC i prądzie stałym: Uniwersalność zastosowania w różnych systemach zasilania, w tym w instalacjach przemysłowych.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – precyzyjna ochrona całego spektrum zagrożeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada liczne atesty międzynarodowe, potwierdzające jego niezawodność i bezpieczeństwo stosowania w różnych systemach elektroenergetycznych.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy K 25A znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przed przeciążeniami i zwarciami, zwłaszcza w obwodach z odbiornikami indukcyjnymi.

• Instalacje przemysłowe z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.
• Rozdzielnice mieszkaniowe i komercyjne, gdzie wymagana jest selektywna ochrona obwodów.
• Systemy zasilania awaryjnego i rozdzielnice główne w budynkach użyteczności publicznej.
• Ochrona obwodów zasilających maszyny, urządzenia grzewcze i oświetlenie w obiektach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w odpowiedniej rozdzielnicy, zgodnie z zaleceniami producenta, z zachowaniem odpowiednich odstępów izolacyjnych. Przewody doprowadzić do zacisków klatkowych, dokręcić zgodnie z wymaganym momentem (sprawdzić w dokumentacji technicznej). Po montażu przeprowadzić testy działania mechanizmu wyzwalającego i sprawdzić poprawność zwarcia obwodów.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka K? Charakterystyka K jest przeznaczona przede wszystkim do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory, cewki), gdzie występują duże prądy rozruchowe i zwarciowe.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Wyłącznik posiada zdolność wyłączania 50kA – oznacza to, że skutecznie przerwie obwód przy zwarciu o maksymalnym prądzie 50 000 amperów.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, urządzenie zostało zaprojektowane do pracy zarówno w sieciach prądu przemiennego (AC) do 400/690V, jak i w instalacjach prądu stałego (DC).
