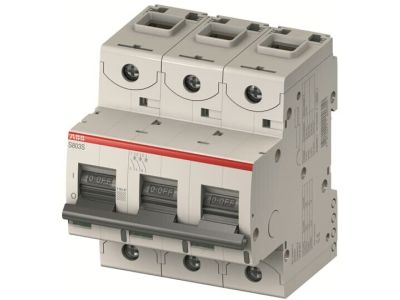

Wyłącznik nadprądowy 3P K 20A 25kA, S803C-K20 | 2CCS883001R0487 ABB

Alternatywny kod produktu: 2CCS883001R0487

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-K20 (symbol 2CCS883001R0487) o prądzie znamionowym 20A i charakterystyce K to zaawansowane zabezpieczenie obwodów elektrycznych przed przeciążeniami i zwarciami. Wysoka zdolność wyłączania 25kA przy napięciu 240/415V (AC) oraz możliwość pracy w układach DC do 440V sprawia, że nadaje się do zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Posiada dwa niezależne mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), zapewniające kompleksową ochronę instalacji.

• 3-biegunowa konstrukcja: Zapewnia symetryczne zabezpieczenie wszystkich faz w układach trójfazowych, minimalizując ryzyko niesymetrycznego obciążenia.
• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – idealne do ochrony obwodów z silnikami, transformatorami lub odbiornikami o dużym prądzie rozruchowym.
• Zdolność wyłączania 25kA: Gwarantuje skuteczną ochronę nawet w przypadku zwarć o wysokiej energii, zapobiegając uszkodzeniom instalacji i urządzeń.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów, redukując ryzyko poluzowania się połączenia podczas eksploatacji.
• Zakres napięć AC/DC: Praca w układach jedno- i trójfazowych do 254/440V (AC) oraz w prądzie stałym – elastyczność zastosowań w różnych typach instalacji.

Zgodność z Normami

Wyłącznik spełnia wymogi norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, potwierdzające jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

Wyłącznik S803C-K20 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach o zróżnicowanym charakterze obciążenia, szczególnie tam, gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.

• Instalacje przemysłowe – zabezpieczenie silników, transformatorów i rozdzielnic maszynowych.
• Obwody z odbiornikami o dużym prądzie rozruchowym (np. pompy, wentylatory, sprężarki).
• Instalacje mieszkaniowe i komercyjne – ochrona gniazd, oświetlenia i urządzeń AGD w układach trójfazowych.
• Układy prądu stałego – zasilanie bateryjne, instalacje fotowoltaiczne lub telekomunikacyjne.
• Szafy sterownicze i rozdzielnice – centralne zabezpieczenie obwodów odgałęzionych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN (35mm) w pozycji pionowej. Przewody podłączać do zacisków klatkowych, zachowując odpowiedni moment dokręcania (zgodnie z zaleceniami producenta). Po montażu przeprowadzić test działania – symulując zwarcia i przeciążenia, aby potwierdzić prawidłowe działanie mechanizmu wyzwalającego. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego podczas przeglądów instalacji.

FAQ

• Czy wyłącznik S803C-K20 nadaje się do ochrony obwodów DC? Tak, wyłącznik może być stosowany w układach prądu stałego do 440V, co czyni go uniwersalnym rozwiązaniem dla instalacji fotowoltaicznych, zasilaczy UPS lub układów trakcyjnych.
• Jaka jest różnica między charakterystyką K a charakterystyką B lub C? Charakterystyka K charakteryzuje się szybkim reagowaniem zarówno na zwarcia, jak i przeciążenia – jest przeznaczona do ochrony odbiorników o dużym prądzie rozruchowym (np. silniki). W porównaniu do charakterystyki B (szybkiej) lub C (standardowej), K oferuje szerszy zakres ochrony.
• Jak dobrać moment dokręcania przewodów do zacisków klatkowych? Dokładny moment dokręcania nie został podany w danych produktu – należy postępować zgodnie z zaleceniami producenta umieszczonymi na wyłączniku lub w karcie katalogowej. Typowe wartości dla zacisków klatkowych wynoszą 2,5–3,0 Nm (w zależności od przekroju przewodu).
