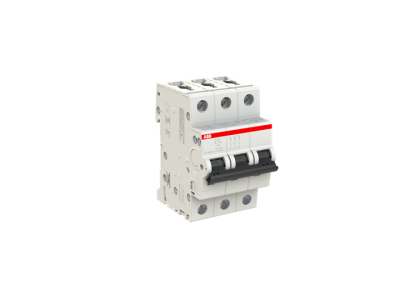

Wyłącznik nadprądowy 3P K 1A 6kA, S203-K1 | 2CDS253001R0217 ABB

Alternatywny kod produktu: 2CDS253001R0217

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P (symbol 2CDS253001R0217) z serii S200 to wysokiej jakości zabezpieczenie prądowe do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Charakteryzuje się charakterystyką K (1A) i zdolnością wyłączania 6kA, co zapewnia niezawodną ochronę obwodów 3-fazowych. Opracowany z myślą o maksymalnym bezpieczeństwie i łatwości montażu.

• Charakterystyka K 1A: Szybkie wyłączanie w przypadku zwarć i przeciążeń, chroniąc instalację i podłączone urządzenia przed uszkodzeniami termicznymi.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – zabezpiecza obwody nawet w przypadku silnych prądów zwarciowych.
• 3-biegunowa konstrukcja: Kompletna ochrona wszystkich trzech faz w jednym urządzeniu – idealne do zasilania maszyn i silników trójfazowych.
• Seria S200: Sprawdzona konstrukcja z patentowanym zaciskiem łączącym, zapewniająca pewny kontakt i łatwy montaż z użyciem płytki naciskowej.
• Bezpośrednie przyłączanie przewodów do 35 mm²: Umożliwia podłączenie grubych przewodów bez konieczności stosowania dodatkowych łączników, co usprawnia instalację.

Zgodność z Normami

Wyłącznik spełnia wymagania dyrektyw europejskich oraz posiada liczne zatwierdzenia międzynarodowe, w tym certyfikaty CE, VDE i UL. Seria S200 jest zgodna z normami IEC 60947-2 i EN 60898, co potwierdza jej wysoką jakość i niezawodność w zastosowaniach przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy 3P K 1A znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami w obwodach trójfazowych.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie linii zasilających w rozdzielniach budynków mieszkalnych i komercyjnych.
• Ochrona silników trójfazowych przed przeciążeniami termicznymi i zwarciami.
• Stosowanie w szafach sterowniczych i rozdzielniach niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w stanie beznapięciowym. Urządzenie należy zamontować na szynie DIN o szerokości 35 mm. Do podłączenia przewodów używać odpowiednich narzędzi do zacisków, zapewniając właściwy moment dokręcania zgodnie z dokumentacją techniczną. Przewody o przekroju do 35 mm² podłączać bezpośrednio do zacisków. Po montażu należy przeprowadzić testy działania przez symulację zwarcia i przeciążenia.

FAQ

• Jaka jest różnica między charakterystyką K a innymi (np. B lub C)? Charakterystyka K charakteryzuje się szybkim wyłączaniem przy zwarciach i przeciążeniach, co jest szczególnie ważne w obwodach z silnikami lub urządzeniami o dużym prądzie rozruchowym.
• Czy wyłącznik nadaje się do ochrony obwodów o napięciu 230V? Tak – wyłącznik 3-biegunowy chroni wszystkie trzy fazy, ale może być stosowany również w obwodach jednofazowych poprzez podłączenie tylko jednej fazy.
• Jaką maksymalną zdolność wyłączania ma ten model? Zdolność wyłączania wynosi 6kA, co oznacza, że wyłącznik skutecznie przerwie obwód przy prądzie zwarciowym do 6000 A.
