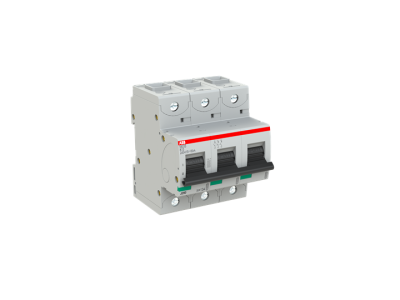

Wyłącznik nadprądowy 3P K 13A 50kA, S803S-K13 | 2CCS863001R0447 ABB

Alternatywny kod produktu: 2CCS863001R0447

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-K13 (indeks 2CCS863001R0447) to wysokowydajne urządzenie z charakterystyką K, wyposażone w zaciski klatkowe. Prąd znamionowy 13A i zdolność wyłączania 50kA przy napięciu 240/415V zapewniają skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Mechanizmy wyzwalające (termiczny i elektromechaniczny) gwarantują szybką reakcję na zakłócenia, minimalizując ryzyko uszkodzeń instalacji i urządzeń.

• Charakterystyka K: Szybkie wyłączanie w przypadku zwarcia, chroniąc wrażliwe odbiorniki (np. silniki, transformatory) przed uszkodzeniem.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – zapewnia bezpieczeństwo nawet w instalacjach o dużym obciążeniu.
• Zaciski klatkowe: Umożliwiają szybki i pewny montaż przewodów, redukując ryzyko poluzowania się połączenia.
• Napięcie robocze 400/690V AC/DC: Uniwersalne zastosowanie w instalacjach jedno- i trójfazowych, także w układach prądu stałego.
• Mechanizmy wyzwalające (termiczny i elektromechaniczny): Podwójna ochrona – termiczny reaguje na przeciążenia, elektromechaniczny na zwarcia.

Zgodność z Normami

Wyłącznik spełnia wymogi norm IEC/EN 60898-1 (ochrona obwodów domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada atesty międzynarodowe, co potwierdza jego zastosowanie w instalacjach na całym świecie. Oznakowanie CE gwarantuje zgodność z dyrektywami UE.

Zastosowanie

S803S-K13 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka odporność na zwarcia i przeciążenia.

• Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki o charakterze indukcyjnym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków biurowych, przemysłowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających w instalacjach, w których występują częste zwarcia (np. warsztaty, zakłady produkcyjne).
• Układy napędowe i zasilające maszyn przemysłowych wymagające szybkiej reakcji na zakłócenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Zaciski klatkowe umożliwiają podłączenie przewodów miedzianych o przekroju do 35mm² (szczegóły w dokumentacji producenta). Dokręcenie śrub zaciskowych należy wykonać z odpowiednim momentem (zalecenia znajdują się w dokumentacji). Po montażu konieczna jest weryfikacja działania dźwigni testowej. Przechowywać w suchym, wolnym od pyłu miejscu.

FAQ

• Czy wyłącznik można stosować w układach prądu stałego? Tak, wyłącznik zaprojektowany jest do pracy w napięciach przemiennych 240/415V i stałych 400/690V.
• Jaka jest różnica między charakterystyką K a innymi charakterystykami wyłączników? Charakterystyka K zapewnia szybkie wyłączanie w przypadku zwarć, co chroni wrażliwe odbiorniki (np. silniki) przed uszkodzeniem. Jest bardziej czuła niż charakterystyka B lub C.
• Czy wyłącznik posiada blokadę przed przypadkowym załączeniem? Standardowe wyposażenie nie obejmuje blokady, jednak dostępne są odpowiednie akcesoria (np. osłony zacisków) do zabezpieczenia przed niepożądanym dostępem.
