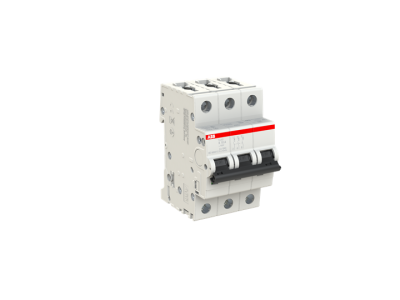

Wyłącznik nadprądowy 3P K 10A 6kA, S203-K10 | 2CDS253001R0427 ABB

Alternatywny kod produktu: 2CDS253001R0427

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-K10 (symbol 2CDS253001R0427) o charakterystyce K i prądzie znamionowym 10A, wytrzymałości zwarciowej 6kA, to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczony do montażu na szynach TH 35 mm. Opatentowany zacisk łączący z płytką naciskową gwarantuje pewny i trwały kontakt elektryczny, a unikalne położenie otworów przyłączeniowych (nad szyną fazową) ułatwia okablowanie i zwiększa przejrzystość instalacji.

• Charakterystyka K: Szybkie reagowanie na zwarcia i przeciążenia – chroni wrażliwe odbiorniki (np. silniki, transformatory) przed uszkodzeniami spowodowanymi krótkotrwałymi przeciążeniami.
• Prąd znamionowy 10A: Optymalny dla zabezpieczenia obwodów o średnim obciążeniu, np. gniazd wtykowych, oświetlenia lub małych silników.
• Wytrzymałość zwarciowa 6kA: Wysoka odporność na zwarcia zapewnia długotrwałą niezawodność i bezpieczeństwo nawet w trudnych warunkach eksploatacji.
• Zacisk do przewodów 35mm²: Umożliwia bezpośrednie podłączenie grubych przewodów bez konieczności stosowania złączek pośrednich, co redukuje liczbę punktów połączeń i ryzyko awarii.
• Opatentowany zacisk z płytką naciskową: Zapewnia pewny kontakt elektryczny, minimalizuje ryzyko poluzowania się przewodu i ułatwia montaż dzięki ergonomicznej konstrukcji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (wyłączniki nadprądowe do instalacji domowych i podobnych) oraz PN-EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach zgodnych z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3P S203-K10 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, szczególnie w układach trójfazowych.

• Zabezpieczenie obwodów gniazd wtykowych, oświetlenia i małych silników w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających urządzenia przemysłowe o charakterze indukcyjnym, np. silniki, transformatory, układy elektroniczne.
• Stosowanie w tablicach rozdzielczych jako element zabezpieczający przed skutkami zwarć w instalacjach 230/400V.
• Montaż w szafach sterowniczych maszyn i urządzeń, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie TH 35 mm, upewniając się, że zaciski są odpowiednio dokręcone (zalecany moment siły 2Nm). Przewody o przekroju do 35mm² podłączać bezpośrednio do zacisków, stosując odpowiednie końcówki kablowe. Po montażu przeprowadzić test funkcjonalny – wyłącznik powinien natychmiast odłączać zasilanie przy symulacji zwarcia. Regularnie sprawdzać stan zacisków i dokręcać je w razie potrzeby.

FAQ

• Dlaczego wybrać charakterystykę K zamiast B lub C? Charakterystyka K charakteryzuje się wysoką czułością na zwarcia i krótkotrwałe przeciążenia, co czyni ją idealną do zabezpieczania odbiorników o charakterze indukcyjnym, takich jak silniki czy transformatory.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Nie – jest to wyłącznik 3-biegunowy przeznaczony wyłącznie do instalacji trójfazowych. Do zabezpieczenia obwodów jednofazowych należy stosować odpowiednie wyłączniki 1P lub 1P+N.
• Jakie są zalecane odstępy między wyłącznikami w rozdzielnicy? Norma PN-EN 60439-1 zaleca zachowanie odstępów montażowych umożliwiających swobodny przepływ powietrza (minimum 5mm między urządzeniami). Zapewnia to odpowiednie chłodzenie i przedłuża żywotność wyłącznika.
